Сетевой фильтр APC 230 В PMF83VT-RS

Сетевой фильтр APC Performance SurgeArrest PMF83VT-RS: защита оборудования от перенапряжений

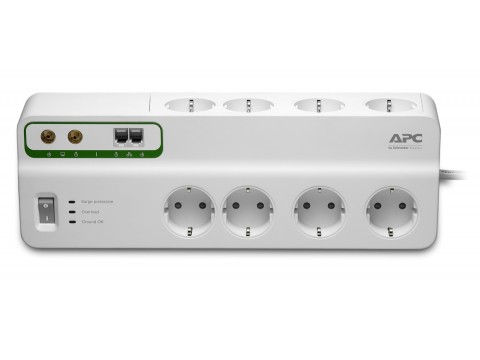

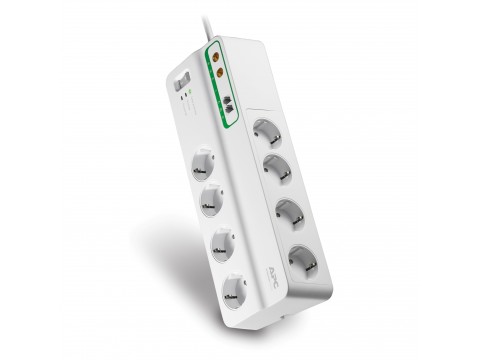

Сетевой фильтр APC PMF83VT-RS из серии Performance SurgeArrest представляет собой устройство защиты электрического питания, разработанное для подключения офисного и сетевого оборудования к электросети 230 В. Модель оснащена восемью выходными розетками стандарта Schuko CEE 7 и обеспечивает защиту не только по силовой линии, но и по коаксиальному кабелю. Устройство ориентировано на рынок России и поставляется с сетевой вилкой CEE 7/7P.

Назначение и области применения

Сетевой фильтр PMF83VT-RS предназначен для защиты подключённого оборудования от импульсных перенапряжений и высокочастотных помех в электросети. Восемь выходных разъёмов позволяют одновременно подключить несколько единиц техники, что делает устройство подходящим для оснащения рабочих мест, небольших серверных помещений и офисных инфраструктур. Защита коаксиальной линии расширяет сферу применения устройства: оно может использоваться совместно с телевизионным и телекоммуникационным оборудованием, подключённым через коаксиальный кабель.

Благодаря поддержке стандартных европейских розеток Schuko и напряжению питания 230 В фильтр органично вписывается в типовую офисную инфраструктуру. Устройство рассчитано на работу в помещениях с контролируемым климатом — в офисах, аппаратных, переговорных комнатах и других пространствах, где требуется базовая защита электропитания.

Основные технические характеристики

Сетевой фильтр APC PMF83VT-RS рассчитан на входную мощность 2300 Вт при максимальном токе нагрузки 10 А. Устройство работает на частоте электросети 50 Гц с допустимым отклонением ±5 Гц, что соответствует стандартным параметрам российских электрических сетей. Коммутационная способность по току также составляет 10 А.

Все восемь выходных розеток выполнены по стандарту Schuko CEE 7, что обеспечивает совместимость с широким спектром европейских вилок. Сетевой кабель длиной 3 метра даёт достаточный радиус подключения для размещения фильтра на удалении от настенной розетки.

Корпус устройства выполнен в белом цвете. Габаритные размеры составляют 32,7 × 11 × 6,2 см (ширина × глубина × высота), масса — 0,94 кг. Исполнение — стоечное, что допускает размещение в стойке или на горизонтальной поверхности.

Устройство функционирует при температуре окружающей среды от 0 до 40 °C и относительной влажности до 95 % без образования конденсата. Диапазон высот над уровнем моря при эксплуатации — до 50 000 футов. Для хранения допускается температура от –15 до +45 °C и высота до 15 240 м.

Интерфейсы и подключение

Для подключения к электросети используется вилка стандарта Schuko CEE 7/7P — наиболее распространённый тип вилок в России и странах Европы. На выходе представлены восемь розеток CEE 7, рассчитанных на подключение стандартного офисного и сетевого оборудования. Дополнительно предусмотрена защита коаксиальной линии, что позволяет включить в контур защиты оборудование с коаксиальным подключением.

Защита от перенапряжений

Ключевой функцией устройства является защита подключённого оборудования от импульсных перенапряжений. Энергоёмкость защитной схемы составляет 2690 Дж — это существенный показатель для сетевого фильтра данного класса, обеспечивающий поглощение значительных энергетических выбросов без повреждения защищаемой техники.

Максимальный ток разряда при защите от импульсных перенапряжений достигает 48 кА в режиме common mode и 60 кА в режиме normal mode (на фазу). Время реакции на импульсный выброс напряжения составляет 1 нс в режиме common mode — этот показатель характеризует высокое быстродействие защитной схемы. Подавление синфазных помех (Common mode rejection) обеспечивается на уровне 60 дБ, что способствует снижению высокочастотных электромагнитных помех в питающей сети.

Защита коаксиальной линии обеспечивает комплексный подход к защите оборудования: под защитой находится не только силовой ввод, но и сигнальные цепи, передающие данные через коаксиальный кабель.

Монтаж и установка

Конструктивное исполнение устройства — стоечное. Компактные размеры и небольшая масса упрощают перемещение и установку. Длина кабеля питания 3 метра обеспечивает гибкость при размещении фильтра относительно источника питания.

Соответствие стандартам

Сетевой фильтр APC PMF83VT-RS имеет сертификат соответствия CEEAC, подтверждающий соответствие устройства установленным требованиям для данного класса оборудования.

Комплект поставки

В комплект поставки входит руководство по эксплуатации. Устройство поставляется в индивидуальной упаковке (тип PCE), размеры упаковки составляют 36,5 × 17 × 6,4 см, вес брутто — 1,08 кг.

Заключение

Сетевой фильтр APC Performance SurgeArrest PMF83VT-RS — это восьмирозеточное устройство защиты питания для сети 230 В с входной мощностью 2300 Вт, высокой энергоёмкостью защитной схемы (2690 Дж) и поддержкой защиты коаксиальной линии. Сетевой кабель длиной 3 метра, стоечное исполнение и стандартные разъёмы Schuko CEE 7 обеспечивают удобство интеграции в офисную и телекоммуникационную инфраструктуру. Устройство сертифицировано по стандарту CEEAC и рассчитано на эксплуатацию в широком диапазоне условий окружающей среды.
