PDU блок розеток APC 3700 В·А AP8858EU3

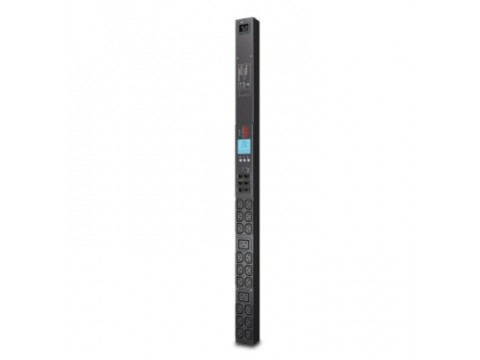

PDU блок розеток APC с функцией измерения мощности — модель AP8858EU3

Блок распределения питания APC AP8858EU3 относится к категории стоечных измерительных PDU второго поколения (2G) и предназначен для организации контролируемого распределения электроэнергии в серверных стойках и стойках сетевого оборудования. Устройство обеспечивает мониторинг фактического потребления тока в режиме реального времени, что делает его востребованным инструментом в рамках систем мониторинга питания для центров обработки данных. Нагрузочная способность составляет 3700 В·А при входном токе 16 А и рабочем напряжении 230 В.

Назначение и область применения

Модель AP8858EU3 ориентирована на применение в центрах обработки данных, серверных комнатах и объектах сетевой инфраструктуры, где требуется точный учёт потребляемой электроэнергии и оперативный контроль нагрузки на электрические цепи. Встроенные средства измерения позволяют руководителям и инженерам ЦОД принимать обоснованные решения при балансировке нагрузок между стойками, планировании энергопотребления и оптимизации мощности ИТ-оборудования. Возможность задавать пользовательские пороги срабатывания аварийной сигнализации — как локальной, так и дистанционной — снижает риск перегрузки электрических цепей и способствует сокращению общей стоимости владения инфраструктурой.

Основные технические характеристики

Блок рассчитан на входное напряжение в диапазоне 100–240 В (с поддержкой номинальных значений 200, 208 и 230 В), частота сети — 50 или 60 Гц. Подключение к источнику питания осуществляется через вилку стандарта IEC 60309 16 А (2Ф+З); длина входного кабеля составляет 2,9 м. Максимальный входной ток — 16 А.

Для подключения нагрузки предусмотрено 20 выходных розеток: 18 разъёмов IEC 60320 C13 и 2 разъёма IEC 60320 C19, что позволяет одновременно подключать широкий спектр серверного и коммутационного оборудования. Выходное напряжение составляет 230 В. Все розетки выполнены в фиксируемом исполнении, что исключает случайное отсоединение шнуров питания в процессе эксплуатации.

Устройство выполнено в форм-факторе 0U и устанавливается вертикально на боковую стенку стойки, не занимая пространства монтажных юнитов. Габаритные размеры: высота 902 мм, ширина 56 мм, глубина 44 мм; масса — 2,93 кг. Корпус выполнен в чёрном цвете.

Интерфейсы и подключение

AP8858EU3 оснащён портом для подключения датчиков температуры и влажности, что расширяет возможности мониторинга условий окружающей среды непосредственно в стойке. Доступ к настройкам и параметрам устройства возможен через защищённый веб-интерфейс, а также с использованием протоколов SNMP и Telnet. Для первоначальной настройки конфигурации предусмотрен кабель последовательного интерфейса, входящий в комплект поставки.

Защита и надёжность

Конструкция устройства включает сверхкомпактные автоматические выключатели, обеспечивающие защиту электрических цепей от перегрузок. Определяемые пользователем пороговые значения аварийной сигнализации позволяют заблаговременно реагировать на нештатные ситуации, предотвращая аварийные отключения оборудования. Фиксируемые IEC-розетки дополнительно повышают надёжность подключения нагрузки в условиях непрерывной эксплуатации.

Монтаж и установка

Блок предназначен для вертикального монтажа на боковую стенку аппаратурной стойки в формате 0U. Комплект поставки включает монтажные кронштейны, необходимые для установки. Такой способом размещения позволяет максимально эффективно использовать полезное пространство стойки, не расходуя монтажные юниты на PDU.

Управление и мониторинг

Измерительный PDU AP8858EU3 обеспечивает мониторинг потребляемой мощности в режиме реального времени. Управление устройством осуществляется через защищённый веб-интерфейс, а интеграция с корпоративными системами управления инфраструктурой реализуется посредством протоколов SNMP и Telnet. Устройство поддерживается централизованными платформами управления APC — сервером InfraStruxure Central с модулями Operations, Capacity и Energy Efficiency, — что позволяет включить его в единую систему мониторинга питания и управления ёмкостью ЦОД. Пользовательские пороги аварийной сигнализации настраиваются как для локального, так и для дистанционного оповещения.

Соответствие стандартам и условия эксплуатации

Устройство сертифицировано по стандартам VDE и METI Denan, а также соответствует требованиям CSA C22.2 № 60950, МЭК 60950 и UL 60950-1. Допустимый диапазон рабочих температур составляет от −5 до +60 °C при относительной влажности от 5 до 95 % (без конденсации). Устройство может эксплуатироваться на высоте до 10 000 футов над уровнем моря. Условия хранения: температура от −25 до +65 °C, влажность 5–95 %, высота до 15 240 м.

Комплект поставки

В стандартный комплект поставки AP8858EU3 входят:

• входной сетевой шнур с фиксацией (IEC 60309, длина 2,9 м);
• монтажные кронштейны для установки в аппаратурную стойку;
• кабель последовательного интерфейса для настройки конфигурации;
• руководство по установке;
• руководство по безопасности.

На устройство предоставляется гарантия сроком 24 месяца.

Итог

APC AP8858EU3 — стоечный измерительный PDU блок розеток с нагрузочной способностью 3700 В·А, предназначенный для применения в системах мониторинга питания центров обработки данных и серверных помещений. Двадцать выходных розеток стандартов C13 и C19, формат 0U с вертикальным боковым монтажом, встроенный мониторинг потребления в реальном времени, поддержка SNMP, Telnet и веб-интерфейса, а также совместимость с платформой InfraStruxure Central делают это устройство функциональным элементом управляемой стоечной инфраструктуры питания.
