PDU блок розеток APC 22000 В·А AP8886

PDU блок розеток APC AP8886 — стоечный измерительный БРП с мониторингом нагрузки 22000 В·А

APC AP8886 — это стоечный блок распределения питания (PDU) с функцией измерения потребляемой мощности, предназначенный для организации контролируемого электропитания ИТ-оборудования в серверных и центрах обработки данных. Устройство относится к категории систем мониторинга питания и обеспечивает не только распределение электроэнергии по подключённым нагрузкам, но и непрерывный учёт фактического потребления тока — в режиме реального времени. Модель выполнена в форм-факторе 0U и монтируется вертикально вдоль боковой стороны стойки, не занимая юнитов в стандартном монтажном пространстве.

Входное питание устройства — трёхфазное напряжение 400 В с подключением через вилку IEC 60309 32 А (3Ф+Н+З). На выходе формируется однофазное напряжение 230 В. Максимальная нагрузочная способность составляет 22 000 В·А при токе линии до 32 А, поддерживается диапазон частот 50/60 Гц. Длина силового кабеля — 1,82 м.

Назначение и область применения

AP8886 ориентирован на применение в инфраструктуре центров обработки данных, где требуется точный учёт потребляемой мощности на уровне отдельной стойки. Устройство адресовано руководителям и инженерам ЦОД, которым необходимы достоверные данные о нагрузке для принятия решений по балансировке и оптимизации использования мощности ИТ-оборудования. Такой подход позволяет снизить общую стоимость владения инфраструктурой за счёт более рационального распределения электрических нагрузок между стойками.

Устройство также востребовано в серверных помещениях корпоративного уровня и объектах телекоммуникационной инфраструктуры, где стабильное и контролируемое электроснабжение является обязательным условием непрерывной работы оборудования.

Основные технические характеристики

Блок оснащён 42 розетками стандарта IEC: 30 розетками типа C13 и 12 розетками типа C19, что обеспечивает возможность подключения широкого спектра серверного и сетевого оборудования с различными типами шнуров питания. Все розетки выполнены в фиксируемом исполнении, что исключает случайное отсоединение шнуров под нагрузкой.

Конструкция PDU включает сверхкомпактные автоматические выключатели для защиты электрических цепей. Устройство оснащено портом для подключения внешних датчиков температуры и влажности, что расширяет возможности мониторинга физической среды внутри стойки.

Физические параметры устройства: высота 1829 мм, ширина 56 мм, глубина 51 мм, масса 8,72 кг. Монтаж осуществляется вертикально на боковой поверхности стойки в формате 0U — без использования монтажных юнитов.

Интерфейсы и подключение

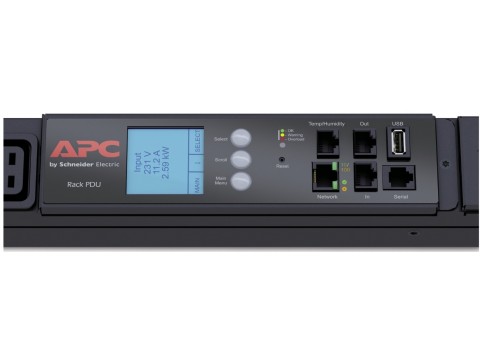

AP8886 поддерживает несколько способов удалённого и локального управления. Доступ к настройкам и данным мониторинга возможен через защищённый веб-интерфейс, а также по протоколам SNMP и Telnet. Для первоначальной настройки конфигурации предусмотрен кабель последовательного интерфейса, входящий в комплект поставки. Встроенный сетевой порт обеспечивает интеграцию устройства в корпоративную инфраструктуру управления питанием.

Защита и предупреждение перегрузок

Одной из ключевых функций устройства является система пользовательских порогов срабатывания сигнализации. Администратор может самостоятельно задать пороговые значения потребляемого тока, при достижении которых активируется местная или дистанционная аварийная сигнализация. Это позволяет заблаговременно предотвращать ситуации перегрузки электрических цепей, не допуская аварийных отключений оборудования. Наличие автоматических выключателей дополнительно обеспечивает аппаратную защиту цепей распределения.

Монтаж и установка

Блок распределения питания AP8886 предназначен для вертикального монтажа на боковой стороне серверной стойки. Форм-фактор 0U означает, что устройство не занимает полезного пространства внутри стойки, сохраняя все монтажные юниты для размещения активного оборудования. В комплект поставки включены кронштейны для монтажа в аппаратурные стойки, что упрощает установку на объекте. Цвет корпуса — чёрный, что соответствует стандартному оформлению серверного оборудования.

Управление и мониторинг

AP8886 поддерживает централизованное управление через платформу APC InfraStruxure Central с модулями Operations, Capacity и Energy Efficiency. Это обеспечивает интеграцию данных об энергопотреблении стойки в единую систему управления инфраструктурой ЦОД. Мониторинг потребляемой мощности ведётся в реальном времени, а собранные данные могут использоваться для анализа нагрузок и планирования ёмкости.

Удалённый доступ через SNMP позволяет интегрировать устройство с существующими системами сетевого мониторинга предприятия. Протокол Telnet предоставляет альтернативный способ управления конфигурацией. Защищённый веб-интерфейс обеспечивает удобный браузерный доступ без необходимости установки дополнительного программного обеспечения.

Условия эксплуатации и соответствие стандартам

Устройство рассчитано на эксплуатацию при температуре окружающей среды от -5 до +60 °C и относительной влажности от 5 до 95 %. Допустимая высота над уровнем моря при эксплуатации — до 10 000 футов. Условия хранения: температура от -25 до +65 °C, влажность 5–95 %, высота хранения до 15 240 м.

AP8886 сертифицирован по стандартам VCCI класс A и VDE. Устройство соответствует требованиям следующих нормативных документов:

• EN 55022 класс A
• EN 55024
• EN 61000-3-2
• EN 61000-3-3
• FCC, часть 15, класс A
• ICES-003

Комплект поставки

В стандартный комплект поставки AP8886 входят:

• Руководство по установке
• Кронштейны для монтажа в аппаратурные стойки
• Кабель последовательного интерфейса для настройки конфигурации
• Руководство по безопасности

Заключение

APC AP8886 — это измерительный PDU стоечного исполнения с нагрузочной способностью 22 000 В·А, предназначенный для организованного распределения и непрерывного мониторинга электропитания в серверных и центрах обработки данных. Сорок две розетки стандарта IEC (C13 и C19), поддержка SNMP, Telnet и веб-интерфейса, интеграция с платформой InfraStruxure Central, настраиваемые пороги аварийной сигнализации и вертикальный монтаж в формате 0U делают это устройство функциональным инструментом управления питанием в рамках корпоративной ИТ-инфраструктуры. Гарантийный срок составляет 24 месяца.
