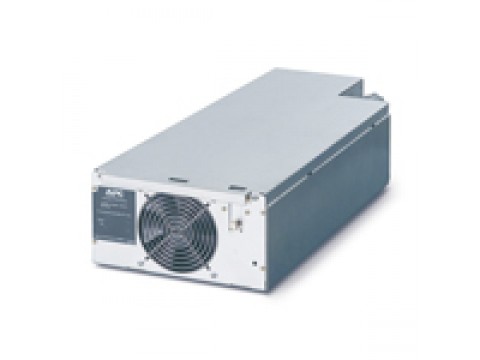

Модуль питания APC Symmetra Power Module 230 В SYPM4KI

Модуль питания APC Symmetra LX 4 кВ·А — масштабируемая защита питания с двойным преобразованием

SYPM4KI представляет собой силовой модуль серии Symmetra Power Module производства APC, предназначенный для построения высокоплотных систем бесперебойного питания с топологией двойного преобразования. Модуль обеспечивает номинальную мощность 4000 В·А / 2800 Вт и поддерживает выходное напряжение 220, 230 или 240 В, что позволяет гибко адаптировать его к требованиям конкретной инфраструктуры. Занимая 4U пространства, устройство ориентировано на применение в составе модульных систем Symmetra LX в средах, где критически важны стабильность электропитания и возможность масштабирования.

Назначение и области применения

Силовой модуль SYPM4KI рассчитан на использование в составе систем бесперебойного питания корпоративного уровня. Он обеспечивает защиту питания для серверных помещений, центров обработки данных и телекоммуникационной инфраструктуры, где требуется непрерывная подача электроэнергии с жёсткими параметрами качества. Благодаря поддержке как однофазного, так и трёхфазного входного напряжения модуль подходит для объектов с различными схемами электроснабжения — от стандартных однофазных сетей 220/230/240 В до трёхфазных вводов 380/400/415 В. Устройство может применяться в составе систем защиты питания для корпоративных ИТ-сред, операторских узлов связи и промышленных объектов с повышенными требованиями к качеству электропитания.

Основные технические характеристики

В основе работы модуля SYPM4KI лежит топология двойного преобразования (on-line). Это означает, что нагрузка постоянно питается от инвертора, а не от сети напрямую, что обеспечивает полную гальваническую развязку от входных помех и отклонений напряжения. На выходе формируется чистый синусоидальный сигнал с частотой 50 Гц ±0,1 % или 60 Гц ±0,1 % в несинхронизированном режиме, что гарантирует стабильные параметры питания для чувствительного оборудования.

Входная часть устройства поддерживает широкий диапазон напряжений: от 155 до 276 В в однофазном режиме (1:1) и от 290 до 480 В в трёхфазном (3:1). Частота сети определяется автоматически в диапазоне 45–65 Гц. Входной коэффициент мощности при полной нагрузке составляет 0,98, что свидетельствует о высокой эффективности потребления из питающей сети. Коэффициент гребня (crest factor) на выходе достигает 5:1, что позволяет корректно питать нагрузки с высоким пиковым током.

Выходное соединение выполнено в виде неразъёмного трёхпроводного подключения (фаза, ноль, защитное заземление) для одной зоны питания. Выходное напряжение выбирается пользователем из значений 220, 230 или 240 В в зависимости от требований подключаемого оборудования.

С точки зрения физических параметров модуль имеет следующие габариты: высота — 150 мм, ширина — 250 мм, глубина — 565 мм; масса составляет 15 кг. Монтаж предусмотрен с фронтальной стороны; устройство не является стоечным в классическом понимании и устанавливается в составе шасси Symmetra LX. Форм-фактор 4U обеспечивает высокую плотность размещения мощности в ограниченном пространстве.

Соответствие стандартам и сертификация

Модуль SYPM4KI сертифицирован в соответствии с рядом международных и национальных стандартов. Устройство имеет сертификаты CE, VDE, C-Tick и ГОСТ, а его конструкция соответствует требованиям стандартов EN 50091-1, EN 50091-2, EN 55022 класс A, EN 55024, EN 60950 и МЭК 60950. Наличие сертификата ГОСТ подтверждает возможность легального применения оборудования на объектах в России и странах СНГ, что важно при поставках для государственных и корпоративных заказчиков.

Параметры окружающей среды

Модуль рассчитан на эксплуатацию при температуре окружающей среды от 0 до 40 °C и относительной влажности от 0 до 95 %. Допустимая высота установки над уровнем моря составляет до 10 000 футов (около 3048 м). Для хранения допускается температурный диапазон от −15 до 45 °C при влажности до 95 % и высоте до 4572 м. Уровень акустического шума при работе составляет 62 дБА.

Интерфейсы и подключение

Согласно предоставленным данным, модуль SYPM4KI не оснащён интерфейсами USB, последовательного порта или сетевыми портами управления. Подключение к системе управления и мониторинга осуществляется на уровне шасси Symmetra LX, в состав которого интегрируется данный силовой модуль.

Батарейный ресурс и масштабируемость

В базовой конфигурации модуль не содержит предустановленных батарей и не имеет свободных отсеков для их установки. Хранение и управление аккумуляторными батареями в системе Symmetra LX осуществляется посредством отдельных батарейных модулей, что обеспечивает масштабируемость времени автономной работы независимо от силовых модулей. Такой подход позволяет наращивать ёмкость батарейного резерва без замены силовой части системы.

Установка и развёртывание

Монтаж модуля выполняется с фронтальной стороны шасси. Устройство не предназначено для самостоятельной установки в стандартную серверную стойку — оно функционирует исключительно в составе модульной системы Symmetra LX. В комплект поставки включено руководство по установке. Упакованное изделие имеет габариты 56,5 × 33 × 43,9 см и весит 18,18 кг.

Итоговая характеристика модуля питания APC SYPM4KI

Силовой модуль APC SYPM4KI серии Symmetra Power Module — это компонент корпоративной системы бесперебойного питания с топологией двойного преобразования, обеспечивающий мощность 4000 В·А / 2800 Вт с чистым синусоидальным выходным сигналом. Поддержка широкого диапазона входных напряжений, выбираемое выходное напряжение 220/230/240 В, высокий входной коэффициент мощности и соответствие международным стандартам делают SYPM4KI обоснованным выбором для организаций, формирующих надёжную модульную инфраструктуру источников бесперебойного питания в центрах обработки данных и серверных помещениях. Гарантийный срок на оборудование составляет 24 месяца.
