ИБП APC 230В SRTL3KRM1UINC

ИБП APC Smart-UPS Ultra On-Line 3 кВА SRTL3KRM1UINC: высокоплотная защита питания с литий-ионными аккумуляторами

SRTL3KRM1UINC — источник бесперебойного питания серии Smart-UPS Ultra производства APC (Schneider Electric), выполненный по топологии двойного преобразования (On-Line) с мощностью 3000 Вт / 3000 В·А. Устройство относится к категории источников бесперебойного питания (UPS) и ориентировано на применение в условиях, где требуется плотное размещение в стойке: высота корпуса составляет всего 1U. Отличительной чертой модели является использование встроенных литий-ионных аккумуляторов, обеспечивающих увеличенный срок службы и поддержку масштабируемого времени автономной работы.

Назначение и области применения

Благодаря компактному форм-фактору 1U и высокой выходной мощности устройство предназначено для эксплуатации в серверных комнатах, центрах обработки данных, а также в инфраструктуре корпоративных IT-сетей, где пространство в стойке критически ограничено. ИБП SRTL3KRM1UINC обеспечивает бесперебойное электропитание серверного и сетевого оборудования, систем хранения данных и телекоммуникационных устройств. Возможность установки как в горизонтальном (rack), так и в вертикальном (tower) положении расширяет сферу применения — устройство может быть развёрнуто как в стандартной 19-дюймовой стойке, так и в качестве напольного блока там, где монтаж в стойку невозможен или нецелесообразен.

Основные технические характеристики

Источник бесперебойного питания SRTL3KRM1UINC работает от однофазной сети переменного тока напряжением 230 В с автоматическим определением частоты 50/60 Гц. Диапазон входного напряжения составляет от 160 до 275 В в регулируемом режиме (для половинной нагрузки), что обеспечивает устойчивую работу при значительных отклонениях в электросети. Коэффициент мощности (cos φ) равен 1, то есть заявленные 3000 В·А соответствуют 3000 Вт активной мощности — характеристика, существенная при планировании нагрузки.

Выходное напряжение — 230 В переменного тока, форма сигнала — чистая синусоида. Искажения выходного напряжения не превышают 2% при линейной нагрузке 100% и не более 5% при нелинейной нагрузке 100%, что соответствует требованиям чувствительного электронного оборудования. Пик-фактор составляет 3:1. КПД устройства при работе в сети достигает 98%, что снижает тепловыделение и затраты на электроэнергию. Тепловыделение при работе составляет 325 БТЕ/ч.

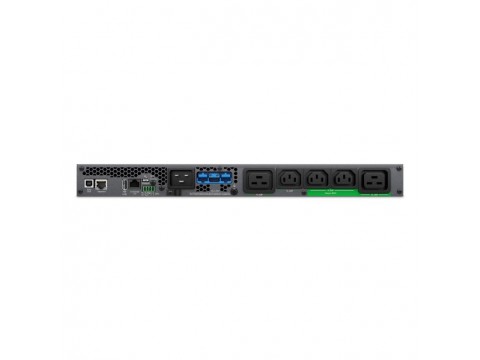

Для подключения нагрузки предусмотрено пять выходных розеток: три разъёма IEC 320 C13 и два разъёма IEC 320 C19, что позволяет подключать разнотипное оборудование без дополнительных адаптеров. Входные подключения поддерживают несколько стандартов: BS1363A, IEC 60320 C20 и Schuko CEE 7/EU1-16P. Устройство оснащено внутренним байпасом — как автоматическим, так и ручным, — что обеспечивает непрерывность электроснабжения нагрузки при техническом обслуживании или неисправности ИБП. Также предусмотрена функция аварийного отключения питания (EPO).

Уровень акустического шума при работе составляет 55 дБ. Защита от перенапряжений и импульсных помех обеспечивается энергией поглощения 1600 Дж. Степень защиты корпуса — IP20.

Аккумуляторная база и время автономной работы

Модель SRTL3KRM1UINC оснащена встроенными литий-ионными аккумуляторами напряжением 50 В. Расчётный срок службы батарей составляет от 8 до 10 лет, что существенно превышает типичный ресурс традиционных свинцово-кислотных аккумуляторов. Зарядная мощность — 448 Вт, типичное время восстановления заряда — около 1,5 часа. Предусмотрена возможность масштабирования времени автономной работы за счёт подключения дополнительных батарейных модулей; для расширения времени резервирования предназначен модуль APCRBC173-LI.

Интерфейсы и подключение

ИБП оснащён развитым набором интерфейсов управления. Для локального подключения доступны последовательный порт (Serial) и порт USB. Помимо этого, в устройство предустановлена карта сетевого управления третьего поколения (Embedded Network Management Card 3) с функцией мониторинга параметров окружающей среды — она позволяет осуществлять дистанционный контроль и управление без необходимости приобретения дополнительных карт расширения. Свободных слотов расширения в данной конфигурации не предусмотрено.

Управление и мониторинг

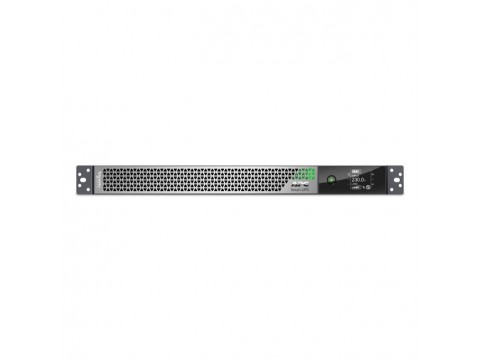

Локальное управление осуществляется через сенсорный ЖК-дисплей, встроенный в переднюю панель устройства. Система оповещения включает звуковые и световые сигналы, приоритизированные по степени критичности ситуации, что позволяет оперативно реагировать на изменения в работе электросети или состоянии ИБП. Встроенная карта сетевого управления обеспечивает возможность дистанционного контроля через сеть, включая мониторинг состояния аккумуляторов, параметров нагрузки и условий окружающей среды.

Надёжность и защита

Топология двойного преобразования (On-Line) гарантирует, что нагрузка постоянно питается от инвертора, полностью изолируя подключённое оборудование от нестабильности и помех входной сети. Наличие автоматического и ручного байпаса повышает эксплуатационную гибкость. Защита от импульсных перенапряжений с энергией поглощения 1600 Дж дополнительно защищает оборудование от кратковременных всплесков напряжения. Функция аварийного отключения питания (EPO) обеспечивает безопасное экстренное обесточивание нагрузки при необходимости.

Установка и монтаж

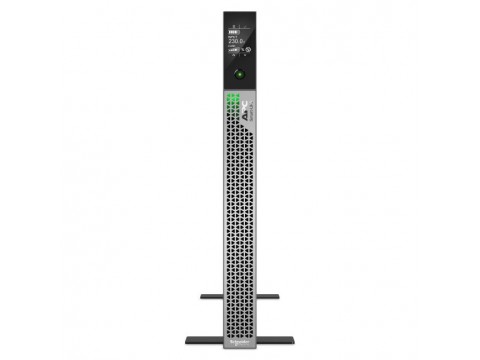

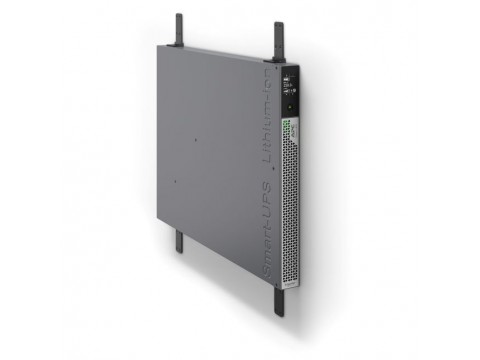

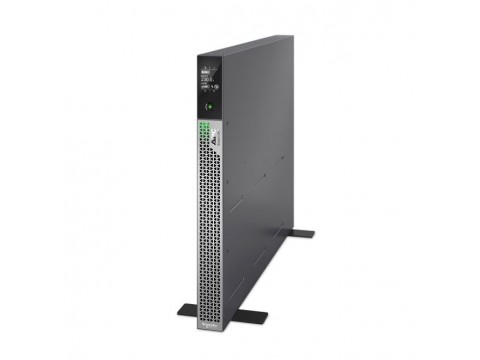

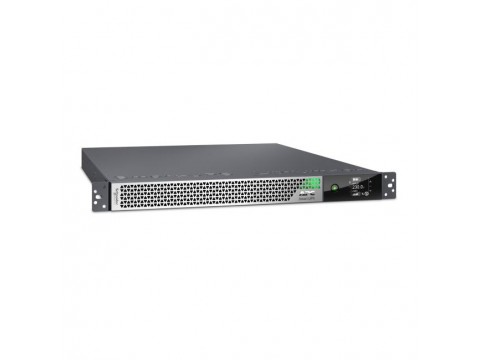

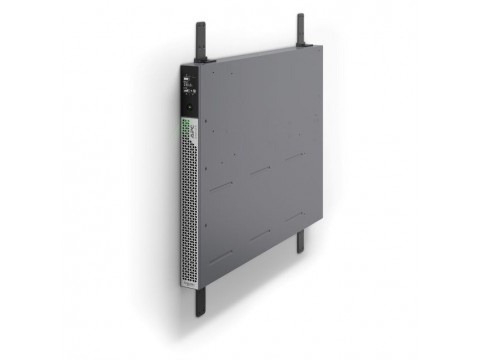

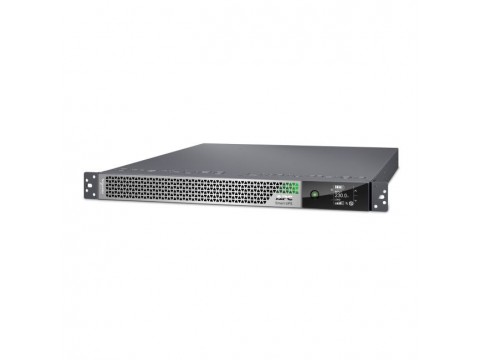

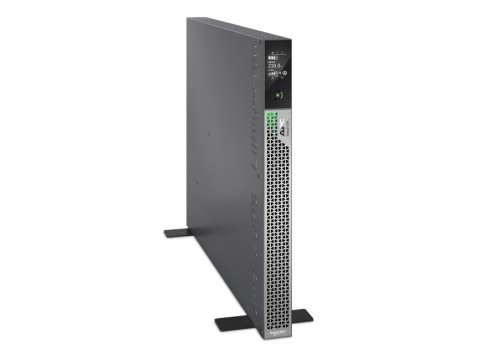

Корпус выполнен в универсальном форм-факторе Rack/Tower: устройство может быть смонтировано в стандартную 19-дюймовую стойку в горизонтальном положении (1U) или установлено вертикально в качестве напольного блока — всё необходимое для обоих вариантов входит в комплект поставки. Поддерживается монтаж на двухстоечные несущие конструкции. Габаритные размеры устройства: высота 43 мм, ширина 432 мм, глубина 560 мм; масса — 15,9 кг. Длина кабеля питания — 2,4 м.

Условия эксплуатации и соответствие стандартам

ИБП SRTL3KRM1UINC рассчитан на эксплуатацию при температуре окружающей среды от 0 до 40 °C и относительной влажности до 95% (без образования конденсата). Высота над уровнем моря при эксплуатации — до 10 000 футов. Устройство сертифицировано по маркировке CE, UKCA, а также соответствует требованиям UK PSTI. Соответствие стандартам EN/IEC 62040-1, EN/IEC 61000-4-8, EN/IEC 61000-4-2 (уровень 3), EN/IEC 61000-4-3 (уровень 3) и EN/IEC 61000-4-6 (уровень 3) подтверждает соответствие устройства европейским и британским нормам электромагнитной совместимости и безопасности.

Комплект поставки

В стандартный комплект поставки источника бесперебойного питания SRTL3KRM1UINC входят:

• кабель RJ45;
• кабель USB;
• руководство по безопасности;
• кронштейны для монтажа в аппаратную стойку;
• опоры для вертикальной установки (Stabilization feet);
• монтажные винты.

Итог

ИБП APC SRTL3KRM1UINC из линейки Smart-UPS Ultra представляет собой однофазный источник бесперебойного питания с топологией On-Line мощностью 3000 Вт / 3000 В·А в корпусе высотой 1U. Использование литий-ионных аккумуляторов с расчётным сроком службы 8–10 лет, КПД 98%, встроенная карта сетевого управления третьего поколения, сенсорный ЖК-дисплей, пять выходных разъёмов IEC 320 и гибкий монтаж в стойку или в виде башни делают эту модель функциональным и технически зрелым решением для обеспечения бесперебойного электропитания критически важной IT-инфраструктуры. Гарантийный срок на оборудование составляет 60 месяцев.
