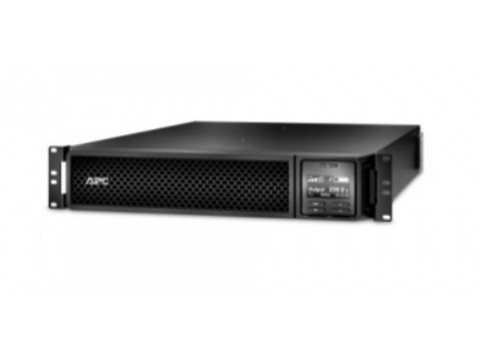

ИБП APC SRT1500RMXLI-NC

ИБП APC Smart-UPS On-Line SRT1500RMXLI-NC — источник бесперебойного питания мощностью 1500 ВА для монтажа в стойку

APC SRT1500RMXLI-NC представляет собой стоечный источник бесперебойного питания серии Smart-UPS On-Line мощностью 1500 ВА / 1500 Вт, построенный на основе топологии двойного преобразования (on-line). Устройство обеспечивает непрерывную защиту подключённого оборудования, полностью изолируя нагрузку от входной электросети и формируя стабильное выходное напряжение с синусоидальной формой сигнала. Модель поставляется с предустановленной сетевой картой управления Network Management Card 3, что позволяет использовать её в инфраструктуре без дополнительных вложений в интерфейсные модули.

Назначение и область применения

ИБП SRT1500RMXLI-NC ориентирован на применение в корпоративных ИТ-инфраструктурах, где требуется надёжная защита серверного и сетевого оборудования. Устройство предназначено для установки в стандартные серверные стойки и шкафы, занимая при этом всего 2U высоты, что актуально при плотном размещении оборудования в центрах обработки данных и серверных комнатах. Компактный форм-фактор в сочетании с топологией двойного преобразования делает его пригодным для защиты критически важных узлов сетевой инфраструктуры предприятия, телекоммуникационного оборудования, а также систем, размещённых на периферии корпоративной сети.

Основные технические характеристики

Устройство работает от однофазной входной сети переменного тока напряжением 230 В (поддерживается также 220 В) с широким диапазоном входной частоты от 40 до 70 Гц с автоматическим определением. Входное подключение осуществляется через разъёмы BS1363A, IEC 60320 C14 или Schuko CEE 7/EU1-16P, что обеспечивает совместимость с различными стандартами электропитания. На выходе формируется синусоидальный сигнал напряжением 230 В (возможна настройка на 220 или 240 В) с частотой 50/60 Гц, синхронизированной с электросетью с допуском ±3 Гц. Суммарный коэффициент гармонических искажений на выходе составляет менее 2 %, а коэффициент формы тока — 3:1.

Для подключения нагрузки предусмотрено шесть выходных розеток стандарта IEC 60320 C13. Устройство оснащено встроенным байпасом, а защита от импульсных перенапряжений составляет 432 Дж.

С точки зрения физических параметров, ИБП выполнен в чёрном корпусе размерами 432 × 505 × 85 мм (Ш × Г × В) и весит 21 кг. Уровень акустического шума при работе не превышает 50 дБА, а тепловыделение составляет 317 БТЕ/ч.

Рабочий диапазон температур окружающей среды — от 0 до 40 °C, температура хранения — от −20 до 50 °C. Допустимая относительная влажность при эксплуатации и хранении — до 95 % без образования конденсата. Степень защиты корпуса — IP20. Рабочая высота над уровнем моря — до 10 000 футов, высота хранения — до 15 240 м.

Интерфейсы и подключение

Модель SRT1500RMXLI-NC оснащена несколькими интерфейсами для управления и мониторинга. В стандартной комплектации установлена сетевая карта управления Network Management Card 3 с функцией мониторинга окружающей среды — она обеспечивает сетевой доступ к устройству без необходимости приобретения дополнительных опций. Помимо этого, ИБП имеет последовательный порт и порт USB, что расширяет возможности интеграции с различными системами управления и программным обеспечением. В комплект поставки входит USB-кабель и информационный кабель.

Надёжность и защита

Топология двойного преобразования (on-line) обеспечивает постоянную регенерацию выходного напряжения, полностью устраняя влияние входных помех, просадок и выбросов напряжения на подключённое оборудование. Встроенный байпас позволяет осуществлять переключение в обход инвертора при необходимости, не прерывая питание нагрузки. Устройство поддерживает функцию аварийного отключения питания (Emergency Power Off). Для информирования обслуживающего персонала реализована система звуковых и визуальных сигналов с приоритизацией оповещений по степени критичности.

Защита от импульсных перенапряжений с энергопоглощением 432 Дж обеспечивает дополнительный уровень защиты оборудования от кратковременных аномалий в сети.

Аккумуляторная система

В качестве источника резервного питания используется внутренняя свинцово-кислотная батарея (VRLA) напряжением 48 В. Расчётный срок службы аккумулятора составляет от 3 до 5 лет. Время восстановления заряда после разряда — около 3 часов при номинальной мощности зарядного устройства 108 Вт. Конструкция предусматривает возможность расширения времени автономной работы за счёт подключения дополнительных батарейных модулей (совместимый модуль — APCRBC155), что позволяет адаптировать устройство под конкретные требования по времени работы от батареи.

Монтаж и установка

ИБП предназначен для монтажа в стандартную серверную стойку и занимает 2 юнита (2U). В комплект поставки входят крепёжные элементы, кронштейны и направляющие для монтажа в аппаратурные стойки, что обеспечивает установку без необходимости приобретения дополнительных аксессуаров. Монтажный комплект поддерживает вертикальное расположение устройства. Глубина корпуса составляет 505 мм, что следует учитывать при планировании размещения в стойке.

Управление и мониторинг

Предустановленная сетевая карта Network Management Card 3 обеспечивает удалённый мониторинг состояния ИБП и управление им через сетевую инфраструктуру предприятия. Карта также поддерживает мониторинг параметров окружающей среды. В комплект поставки входит датчик температуры, что расширяет возможности наблюдения за условиями эксплуатации оборудования непосредственно в месте установки ИБП. Дополнительно устройство поставляется с компакт-диском с программным обеспечением, позволяющим организовать локальное управление и интеграцию с существующими системами мониторинга.

Соответствие стандартам и сертификация

Устройство имеет сертификацию CEEA, UK PSTI и маркировку CE. Соответствие подтверждено стандартами EN/IEC 62040-1:2019/A11:2021, EN/IEC 62040-2:2006/AC:2006 и EN/IEC 62040-2:2018, регулирующими требования безопасности и электромагнитной совместимости для источников бесперебойного питания.

Комплект поставки

В стандартный комплект поставки ИБП APC SRT1500RMXLI-NC входят:

• компакт-диск с программным обеспечением;
• информационный кабель;
• съёмный шнур питания для конкретной страны (длина 1,8 м);
• компакт-диск с документацией;
• руководство по установке;
• предустановленная плата сетевого управления (Network Management Card 3);
• крепёж для установки в стойку;
• кронштейны для монтажа в аппаратурные стойки;
• направляющие для монтажа в аппаратурные стойки;
• датчик температуры;
• USB-кабель;
• гарантийная карта.

Заключение

APC SRT1500RMXLI-NC — это стоечный источник бесперебойного питания серии Smart-UPS On-Line мощностью 1500 ВА с топологией двойного преобразования, предназначенный для защиты критически важного ИТ-оборудования в корпоративных инфраструктурах. Компактный двухюнитовый форм-фактор, предустановленная карта сетевого управления NMC3, возможность расширения времени автономной работы за счёт дополнительных батарейных модулей, а также соответствие актуальным международным стандартам делают эту модель функциональным решением для серверных комнат и центров обработки данных, где к надёжности электропитания предъявляются повышенные требования.
