Комплектующее APC 230 В PM5-RS

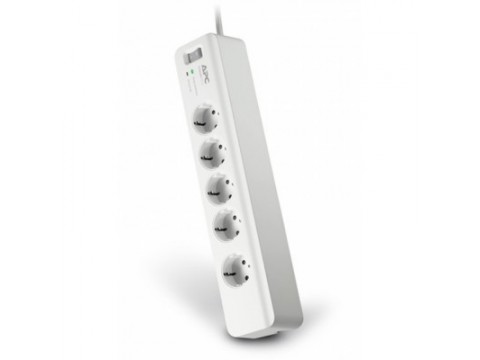

Сетевой фильтр APC Essential SurgeArrest PM5-RS — защита от скачков напряжения для серверной инфраструктуры

APC PM5-RS — это сетевой фильтр серии Essential SurgeArrest с пятью выходными розетками, разработанный для российского рынка и рассчитанный на работу при напряжении сети 230 В. Устройство относится к категории комплектующих и опций для серверов, обеспечивая базовую защиту подключённого оборудования от импульсных перенапряжений. Модель поставляется в белом корпусе стоечного исполнения и предназначена для использования в составе серверной и сетевой инфраструктуры.

Назначение и область применения

Сетевой фильтр PM5-RS ориентирован на применение в серверных помещениях, центрах обработки данных и корпоративной ИТ-инфраструктуре, где требуется обеспечить защиту активного оборудования от импульсных помех и кратковременных всплесков напряжения в электрической сети. Устройство подходит для установки в телекоммуникационных стойках и серверных шкафах, а также может использоваться в составе сетевой инфраструктуры предприятий при организации распределения питания между несколькими единицами оборудования.

Благодаря стоечному исполнению корпуса и компактным габаритам фильтр органично вписывается в типовую компоновку серверных стоек, позволяя рационально использовать пространство монтажного шкафа. Пять выходных разъёмов стандарта Schuko CEE 7 дают возможность одновременно подключить несколько единиц оборудования.

Технические характеристики

Фильтр рассчитан на входное напряжение 230 В с частотой сети 50 Гц (допустимое отклонение ±5 Гц). Максимальный входной ток составляет 10 А, коммутационная способность по току также равна 10 А, а максимальная входная мощность достигает 2300 Вт. Подключение к сети осуществляется через вилку типа Schuko CEE 7/7P; длина сетевого кабеля — 1,8 м.

На выходе устройство предоставляет пять розеток стандарта Schuko CEE 7, что соответствует требованиям к электрическим розеткам, распространённым на российском и европейском рынках. Корпус выполнен в белом цвете; габаритные размеры составляют 370 × 73 × 56 мм (Ш × Г × В), масса изделия — 0,62 кг.

Рабочие условия эксплуатации охватывают температурный диапазон от 0 до 40 °C при относительной влажности от 0 до 95 % без образования конденсата. Устройство может эксплуатироваться на высотах до 50 000 футов над уровнем моря. Допустимые условия хранения: температура от −15 до +45 °C, влажность от 0 до 95 %, высота хранения до 15 240 м.

Защита от импульсных перенапряжений

Фильтр APC PM5-RS обеспечивает защиту подключённого оборудования от импульсных перенапряжений, возникающих в электрической сети. Время реакции на всплеск напряжения составляет 1 нс в режиме общего провода (common mode), что позволяет эффективно подавлять кратковременные импульсы высокого напряжения.

Устройство способно поглощать импульсы с максимальным током 24 кА в режиме общего провода и 12 кА в нормальном режиме. Суммарный рейтинг поглощаемой энергии составляет 918 Дж, что характеризует ресурс защитных элементов фильтра. Подавление помех в режиме общего провода обеспечивается на уровне 40 дБ, что способствует снижению электромагнитных помех, передающихся через силовую цепь к подключённому оборудованию.

Монтаж и установка

Конструкция PM5-RS предусматривает стоечное исполнение монтажа, что позволяет размещать устройство непосредственно в серверной стойке или монтажном шкафу. Компактные размеры корпуса обеспечивают удобство интеграции в существующую инфраструктуру. Для настройки и обслуживания устройства в комплект поставки включено руководство по эксплуатации.

Соответствие стандартам

Устройство имеет сертификат CEEAC, подтверждающий соответствие установленным требованиям для данного класса оборудования. Это позволяет применять фильтр в составе сертифицированных решений для корпоративной и государственной ИТ-инфраструктуры.

Комплектация

В стандартный комплект поставки входит:

• Сетевой фильтр APC Essential SurgeArrest PM5-RS
• Руководство по эксплуатации

Итоговая характеристика

APC PM5-RS — сетевой фильтр стоечного исполнения серии Essential SurgeArrest с пятью выходными розетками Schuko CEE 7, предназначенный для защиты оборудования от импульсных перенапряжений в сетях 230 В. Устройство рассчитано на максимальный входной ток 10 А и входную мощность до 2300 Вт, обеспечивает поглощение энергии всплесков до 918 Дж и время реакции 1 нс. Стоечное исполнение и стандартные разъёмы Schuko делают PM5-RS подходящим выбором в качестве опции для серверов при построении или расширении серверной инфраструктуры. Срок гарантийного обслуживания составляет 60 месяцев.
