ИБП APC 400 В GVSUPS20K0B4HS

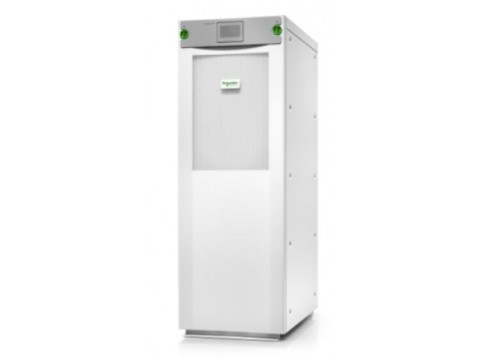

ИБП APC Galaxy VS 20 кВт 400 В GVSUPS20K0B4HS — трёхфазный источник бесперебойного питания

APC GVSUPS20K0B4HS — это трёхфазный источник бесперебойного питания серии Galaxy VS мощностью 20 кВт и номинальным напряжением 400 В. Устройство относится к категории источников бесперебойного питания (UPS) и предназначено для обеспечения надёжного электропитания критически важных объектов инфраструктуры. В комплект поставки входит услуга профессионального ввода в эксплуатацию в рабочее время. Корпус выполнен в белом цвете и рассчитан на напольную установку. Модель поставляется без батарей, однако конструктивно предусматривает установку до четырёх комплектов внутренних модульных свинцово-кислотных аккумуляторных батарей с регулирующими клапанами (VRLA), что позволяет гибко подобрать конфигурацию резервного питания под конкретные требования объекта.

Назначение и области применения

ИБП Galaxy VS GVSUPS20K0B4HS ориентирован на применение в периферийных вычислительных узлах, малых и средних центрах обработки данных, а также на важных объектах инфраструктуры коммерческих и промышленных предприятий. Устройство обеспечивает защиту электропитания для серверного оборудования, сетевой инфраструктуры и иных ответственных нагрузок, требующих непрерывного и качественного электроснабжения. Трёхфазное исполнение и широкий диапазон входных напряжений делают данную модель применимой в различных условиях подключения к промышленным и коммерческим электросетям.

Основные технические характеристики

Мощность ИБП составляет 20 кВт / 20 кВ·А. Устройство работает с трёхфазным входным переменным током с номинальным напряжением 400 В и поддерживает также значения 380 В и 415 В. Диапазон входной частоты — от 40 до 70 Гц, максимальный входной ток — 36 А, краткосрочная стойкость к токам короткого замыкания — 65 кА. Коэффициент мощности на входе (cos φ) достигает 0,99, а уровень гармонических искажений входного тока при полной нагрузке не превышает 3%. Устройство допускает работу с нагрузками с коэффициентом мощности от 0,7 ёмкостного до 0,7 индуктивного без снижения характеристик.

На выходе формируется синусоидальное напряжение трёхфазного переменного тока — 400 В (также 380 В и 415 В) с частотой 50 или 60 Гц, синхронизированной с электросетью. Коэффициент нелинейных искажений выходного напряжения составляет менее 1% при линейной нагрузке и менее 3% при нелинейной. Допуск на отклонение выходного напряжения — ±5% в течение первых 2 мс и ±1% по истечении 50 мс. Пиковый коэффициент нагрузки — 2,5. Устройство выдерживает перегрузку по выходу: в течение 10 минут при нагрузке 125% и в течение 60 секунд при нагрузке 150%. В конструкцию интегрирован статический байпас.

Аккумуляторная система рассчитана на напряжение 480 В при заряде и 384 В при разряде. Максимальный ток разряда — 54 А. Батарейные модули — внутренние, свинцово-кислотные с регулирующими клапанами (VRLA), приобретаются отдельно. Поддерживается установка до четырёх комплектов модульных smart-батарей ёмкостью 9 А·ч каждый.

Физические параметры устройства: высота — 148,5 см, ширина — 52,1 см, глубина — 84,7 см, масса — 200 кг. Уровень акустического шума при работе — 55 дБА, тепловыделение — 2431 БТЕ/ч.

Интерфейсы и подключение

ИБП GVSUPS20K0B4HS оснащён встроенной платой сетевого управления четвёртого поколения (Embedded Network Management Card 4), обеспечивающей удалённый мониторинг и управление устройством по сети без дополнительных аксессуаров. Подключение по USB данная модель не поддерживает.

Защита и надёжность

Устройство обеспечивает защиту подключённого оборудования от перебоев в электроснабжении, перегрузок и отклонений напряжения. Встроенный статический байпас автоматически переключает нагрузку в обход инвертора при необходимости, сохраняя непрерывность питания. Синусоидальная форма выходного напряжения и низкий уровень гармонических искажений на выходе обеспечивают качественное электропитание для чувствительного оборудования. Конструкция предусматривает работу в условиях широкого диапазона входных напряжений без снижения характеристик при коэффициенте мощности нагрузки от 0,7 ёмкостного до 0,7 индуктивного.

Установка и развёртывание

ИБП Galaxy VS GVSUPS20K0B4HS выполнен в напольном конструктиве. Устройство поставляется в упаковке с габаритами 168 × 99 × 64 см и весом 200 кг. В комплект включена инструкция по установке, а также профессиональная услуга ввода в эксплуатацию в рабочее время, что упрощает корректное развёртывание устройства на объекте. Благодаря модульной концепции аккумуляторной системы, конфигурация батарей подбирается в зависимости от требуемого времени автономной работы и условий эксплуатации.

Управление и мониторинг

Управление ИБП осуществляется через встроенный пользовательский интерфейс на базе сенсорного ЖК-дисплея, позволяющий контролировать состояние устройства непосредственно на месте установки. Встроенная плата сетевого управления обеспечивает дистанционный мониторинг и управление. Устройство совместимо с платформой EcoStruxure от Schneider Electric, что позволяет интегрировать его в единую систему управления инфраструктурой предприятия.

Соответствие стандартам и условия эксплуатации

ИБП соответствует требованиям стандартов IEC 62040-1-1, IEC 62040-2 и OSHPD. Степень защиты корпуса — IP20. Рабочий диапазон температур — от 0 до 40 °C, диапазон влажности при эксплуатации — от 0 до 95% без образования конденсата. Устройство допускает эксплуатацию на высотах до 3300 футов (около 1006 м) и хранение на высотах до 3048 м. Температурный диапазон хранения — от −15 до +40 °C, влажность при хранении — от 10 до 80% без образования конденсата.

Комплект поставки

В стандартный комплект поставки ИБП APC GVSUPS20K0B4HS входят:

• пылевой фильтр;
• инструкция по установке;
• интегрированная плата сетевого управления (Embedded NMC 4);
• услуга ввода в эксплуатацию в рабочее время;
• совместимость с платформой EcoStruxure.

Аккумуляторные батареи в комплект не входят и приобретаются отдельно.

Итог

APC Galaxy VS GVSUPS20K0B4HS — трёхфазный источник бесперебойного питания мощностью 20 кВт и напряжением 400 В, предназначенный для защиты критической ИТ-инфраструктуры в малых и средних центрах обработки данных, а также на промышленных и коммерческих объектах. Устройство отличается гибкой конфигурацией аккумуляторной системы, встроенными средствами сетевого управления, совместимостью с платформой EcoStruxure и соответствием международным стандартам безопасности. Срок гарантийного обслуживания составляет 12 месяцев.
