ИБП APC 400 В GVSUPS10KB4HS

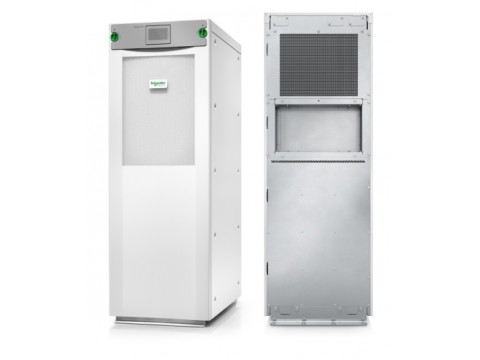

ИБП APC Galaxy VS 10 кВт 400 В GVSUPS10KB4HS — трёхфазный источник бесперебойного питания для критической инфраструктуры

APC GVSUPS10KB4HS — это трёхфазный источник бесперебойного питания серии Galaxy VS мощностью 10 кВт (10 кВ·А) с номинальным напряжением 400 В, предназначенный для обеспечения надёжной защиты электропитания в условиях, где недопустимы перебои в работе оборудования. Поставка включает один комплект внутренних модульных smart-батарей ёмкостью 9 А·ч с возможностью последующего расширения до четырёх батарейных блоков, а также услугу ввода в эксплуатацию в рабочее время, что обеспечивает готовность системы к работе с самого начала эксплуатации.

Назначение и области применения

ИБП Galaxy VS GVSUPS10KB4HS ориентирован на применение в периферийных вычислительных узлах, малых и средних центрах обработки данных, а также на объектах критической инфраструктуры коммерческих и промышленных предприятий. Устройство обеспечивает бесперебойное питание серверного и сетевого оборудования там, где стабильность электроснабжения напрямую влияет на непрерывность бизнес-процессов и сохранность данных.

Основные технические характеристики

Источник бесперебойного питания поддерживает входное напряжение 380, 400 и 415 В переменного тока в трёхфазном исполнении. Максимальный входной ток составляет 18 А, а допустимый кратковременный ток выдерживания достигает 65 кА. Входная частота принимается в широком диапазоне от 40 до 70 Гц, что обеспечивает совместимость с различными электросетями. Коэффициент мощности на входе составляет 0,99, а уровень гармонических искажений входного тока не превышает 3% при полной нагрузке.

На выходе ИБП формирует синусоидальное напряжение 380, 400 или 415 В переменного тока (трёхфазное) мощностью 10 кВт / 10 кВ·А. Выходное напряжение поддерживается с точностью ±1% после 50 мс переходного процесса. Коэффициент нелинейных искажений выходного напряжения не превышает 1% при линейной нагрузке и 3% при нелинейной. Коэффициент амплитуды (crest factor) равен 2,5, что позволяет питать оборудование с высокими пиковыми токами потребления. Устройство допускает кратковременные перегрузки: до 10 минут при нагрузке 125% и до 60 секунд при нагрузке 150%. Выходная частота синхронизируется с сетью на 50 или 60 Гц либо поддерживается автономно с точностью ±0,1%.

ИБП оснащён встроенным статическим байпасом с допустимым отклонением напряжения ±10%. Диапазон входного напряжения байпаса составляет 340–460 В. Устройство рассчитано на работу с нагрузкой с коэффициентом мощности от 0,7 ёмкостного до 0,7 индуктивного без снижения выходных характеристик.

Батарейная система основана на внутренних модульных свинцово-кислотных аккумуляторах с клапанным регулированием (VRLA). Напряжение батарейной шины составляет 480 В, напряжение разряда — 384 В постоянного тока. Максимальный ток разряда достигает 27 А. Конфигурация поставки включает один батарейный блок с возможностью расширения до четырёх, что позволяет гибко увеличивать время автономной работы в зависимости от требований объекта.

Физические параметры устройства: высота 148,5 см, ширина 52,1 см, глубина 84,7 см, масса 320 кг. Корпус выполнен в белом цвете.

Интерфейсы и подключение

Входное подключение реализовано через неразъёмное четырёхпроводное (3P+E) или пятипроводное (3P+N+E) соединение. Выход выполнен в виде неразъёмного пятипроводного подключения (3P+N+E). В устройстве предусмотрен один свободный слот расширения для дополнительных модулей. Встроенная плата сетевого управления четвёртого поколения (Embedded Network Management Card 4) обеспечивает сетевое взаимодействие и удалённый мониторинг без необходимости приобретения дополнительного оборудования.

Надёжность и защита

Архитектура Galaxy VS обеспечивает защиту подключённого оборудования от широкого спектра проблем с электропитанием. Встроенный статический байпас гарантирует автоматическое переключение нагрузки при необходимости обслуживания или в нештатных ситуациях. Возможность перегрузки в течение установленного времени повышает устойчивость системы при кратковременных пиках потребления. Модульная конструкция батарейного блока позволяет наращивать ёмкость накопителя по мере роста требований к времени автономной работы.

Условия эксплуатации

Устройство рассчитано на эксплуатацию при температуре окружающего воздуха от 0 до 40 °C и относительной влажности до 95% без конденсации. Допустимая высота над уровнем моря для рабочего режима — до 1000 м. Уровень акустического шума при работе составляет 55 дБА. Для хранения допускается температура от -15 до 40 °C при влажности до 95% без конденсации.

Управление и мониторинг

Оперативное управление и контроль состояния ИБП осуществляется через сенсорный ЖК-дисплей, расположенный на лицевой панели устройства. Встроенная плата сетевого управления NMC 4 обеспечивает удалённый мониторинг и управление по сети. Устройство совместимо с платформой EcoStruxure IT, что открывает возможности для централизованного наблюдения за инфраструктурой электропитания в рамках единой экосистемы управления Schneider Electric.

Соответствие стандартам и сертификация

ИБП GVSUPS10KB4HS сертифицирован по стандарту UL 1778 (5-е издание) и соответствует требованиям следующих нормативных документов:

• CSA C22.2 No 107.3
• EN/IEC 62040-1, EN/IEC 62040-2, EN/IEC 62040-3
• МЭК 60721-4-2, уровень 2M2

Комплект поставки

В стандартную поставку входят:

• ИБП с предустановленными силовыми и батарейными модулями
• Пылевой фильтр
• Интегрированная плата сетевого управления
• Руководство по установке
• Услуга ввода в эксплуатацию в рабочее время

На оборудование предоставляется гарантия сроком 12 месяцев.

Итоговая характеристика

APC Galaxy VS GVSUPS10KB4HS представляет собой трёхфазный источник бесперебойного питания мощностью 10 кВт для напряжения 400 В, сочетающий модульную батарейную архитектуру с расширением до четырёх блоков, встроенную сетевую карту управления NMC 4, сенсорный интерфейс оператора и совместимость с платформой EcoStruxure IT. Устройство соответствует актуальным международным стандартам в области источников бесперебойного питания и предназначено для защиты критически важного ИТ-оборудования в малых центрах обработки данных, периферийных вычислительных узлах и на объектах промышленной и коммерческой инфраструктуры.
