ИБП APC 400 В E3MUPS80KHBS

ИБП APC Easy UPS 3M 80 кВА 400 В (E3MUPS80KHBS): трёхфазный источник бесперебойного питания с топологией двойного преобразования

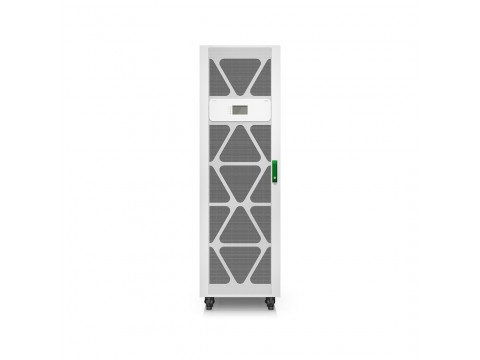

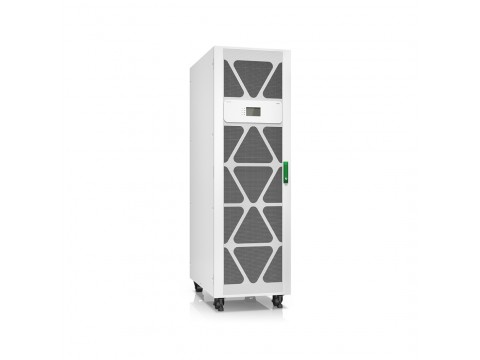

APC E3MUPS80KHBS — трёхфазный источник бесперебойного питания серии Easy UPS 3M мощностью 80 кВА / 80 кВт, предназначенный для применения в составе критически важной ИТ-инфраструктуры предприятий. Устройство выполнено по топологии двойного преобразования, обеспечивающей полную гальваническую развязку нагрузки от входной сети и высококачественное кондиционирование электропитания. ИБП поставляется с предустановленной картой сетевого управления третьего поколения, пылевым фильтром, руководством по установке, а также включает услугу ввода в эксплуатацию, выполняемую в рабочие часы (8-часовая смена, пять дней в неделю).

Устройство интегрируется в экосистему EcoStruxure производства Schneider Electric, открывая возможности облачного дистанционного мониторинга и управления. ИБП поставляется без внутренних аккумуляторных батарей, что позволяет самостоятельно выбрать необходимую конфигурацию батарейного питания на основе свинцово-кислотных аккумуляторов с регулирующими клапанами (VRLA) напряжением 240 В, приобретаемых отдельно.

Назначение и области применения

ИБП APC серии Easy UPS 3M E3MUPS80KHBS ориентирован на использование в малых и средних центрах обработки данных, а также в прикладных системах, критически важных для непрерывности бизнес-процессов. Компактная конструкция корпуса при значительной мощности делает устройство востребованным в тех средах, где физическое пространство ограничено, а требования к защите электропитания серверного и телекоммуникационного оборудования высоки.

Поддержка широкого диапазона входного напряжения — 380, 400 и 415 В в трёхфазном исполнении — позволяет эксплуатировать ИБП в различных условиях электроснабжения без дополнительных согласующих устройств.

Основные технические характеристики

Топология двойного преобразования обеспечивает подачу на нагрузку синусоидального напряжения, полностью независимого от качества входной сети. Устройство рассчитано на работу с входным напряжением 380, 400 или 415 В (трёхфазное переменное), подключается посредством неразъёмного пятипроводного ввода (3P + N + E). Максимальный входной ток составляет 104 А, допустимый кратковременный ток короткого замыкания — 10 кА. Входная частота принимается в широком диапазоне от 40 до 70 Гц.

Входной коэффициент мощности (cos φ) равен 0,99, а гармонические искажения на входе не превышают 3% при полной нагрузке. ИБП обеспечивает работу с нагрузками в диапазоне коэффициента мощности от 0,5 ёмкостного до 0,5 индуктивного без снижения заявленных характеристик. Диапазон напряжения на клеммах аккумуляторного подключения составляет 342–477 В.

Выходные параметры соответствуют входным по уровню напряжения (380, 400 или 415 В), а выходная частота синхронизирована с электросетью на уровне 50 или 60 Гц. Уровень гармонических искажений на выходе не превышает 3% при линейной нагрузке и 5% при нелинейной. Встроенный статический байпас позволяет переключить нагрузку на питание от сети без прерывания в случае необходимости обслуживания или перегрузки. Устройство допускает работу в режиме перегрузки: 125% от номинала в течение 10 минут и 150% — в течение 60 секунд.

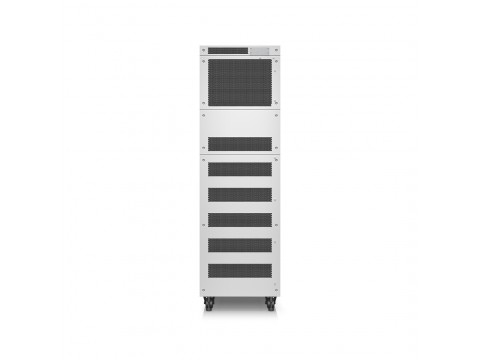

Физические параметры ИБП: высота — 197 см, ширина — 60 см, глубина — 100 см, масса — 339 кг. Корпус выполнен в белом цвете (RAL 9003). Уровень акустического шума при работе составляет 65 дБА, тепловыделение — 14 850 БТЕ/ч. Степень защиты корпуса по международному стандарту — IP20.

Интерфейсы и подключение

Управление и контроль состояния ИБП осуществляются через сенсорный жидкокристаллический дисплей, встроенный в лицевую панель устройства. Для интеграции в сетевую инфраструктуру предприятия в ИБП предустановлена карта сетевого управления третьего поколения (Network Management Card 3), расширяющая возможности удалённого администрирования. Также предусмотрен USB-интерфейс для локального подключения и управления.

Надёжность и защита

Топология двойного преобразования полностью изолирует нагрузку от нестабильности входного питания, обеспечивая постоянный синусоидальный выходной сигнал. Встроенный статический байпас гарантирует непрерывность питания нагрузки в критических ситуациях. Максимальный ток разряда аккумуляторов составляет 222 А. Диапазон рабочих температур — от 0 до 40 °C, что соответствует типовым условиям серверных и технических помещений. Допустимая относительная влажность при эксплуатации — до 95% без образования конденсата.

Рабочая высота над уровнем моря — до 1500 футов (около 457 м). Для хранения допускается высота до 4572 м и температурный диапазон от -15 до +40 °C.

Управление и мониторинг

Предустановленная карта сетевого управления Network Management Card 3 обеспечивает удалённый доступ к параметрам работы ИБП и позволяет интегрировать устройство в платформу EcoStruxure. Благодаря поддержке облачного мониторинга администраторы получают возможность отслеживать состояние источника бесперебойного питания в режиме реального времени без необходимости физического присутствия на объекте. Сенсорный ЖК-интерфейс на лицевой панели предоставляет локальный доступ к ключевым параметрам и настройкам устройства.

Соответствие стандартам

ИБП APC E3MUPS80KHBS прошёл сертификацию по стандартам CE, EAC и RCM, что подтверждает соответствие требованиям, предъявляемым к оборудованию данного класса для применения на территории соответствующих рынков.

Комплект поставки

В базовый комплект поставки ИБП E3MUPS80KHBS входят:

• пылевой фильтр;
• руководство по установке;
• услуга ввода в эксплуатацию в рабочие часы (8-часовая смена, 5 дней в неделю).

Аккумуляторные батареи в комплект не включены и приобретаются отдельно. Тип поддерживаемых батарей — свинцово-кислотные с регулирующими клапанами (VRLA), внутреннего исполнения.

Итоговая характеристика

APC Easy UPS 3M E3MUPS80KHBS представляет собой трёхфазный источник бесперебойного питания мощностью 80 кВА / 80 кВт с топологией двойного преобразования, предназначенный для обеспечения бесперебойной работы ИТ-оборудования в малых и средних центрах обработки данных и других критически важных системах. Устройство сочетает широкий диапазон входного напряжения, низкий уровень гармонических искажений, поддержку нелинейных нагрузок, встроенную карту сетевого управления третьего поколения и готовность к интеграции в платформу EcoStruxure. Гибкость конфигурации батарейного питания, сенсорный интерфейс управления, наличие USB-подключения, а также включённая услуга ввода в эксплуатацию делают данный источник бесперебойного питания востребованным решением для корпоративной ИТ-инфраструктуры.
