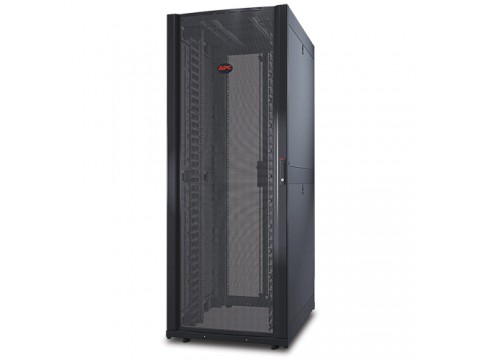

Серверный шкаф APC AR3140

Серверный шкаф APC NetShelter SX 42U — профессиональное решение для размещения сетевого оборудования

Серверный шкаф APC AR3140 относится к серии NetShelter SX Networking Enclosure — линейке стоечных корпусов Schneider Electric, разработанных с учётом требований к размещению сетевого оборудования высокой плотности мощности. Модель AR3140 выполнена в форм-факторе 42U и рассчитана на установку оборудования с шириной монтажной рейки 19 дюймов. Корпус окрашен в чёрный цвет и оснащён боковыми панелями, входящими в комплект поставки.

Назначение и область применения

Шкаф AR3140 ориентирован на применение в серверных помещениях, центрах обработки данных и объектах корпоративной ИТ-инфраструктуры, где эксплуатируются высокопроизводительные коммутаторы, в том числе оборудование сетей хранения данных. Конструкция корпуса учитывает специфику размещения активного сетевого оборудования с высокими требованиями к кабельной организации и управлению воздушными потоками.

Благодаря значительной глубине — 1070 мм — и широкому диапазону допустимой глубины монтажа от 279,4 до 819,2 мм, шкаф позволяет размещать оборудование различных форм-факторов, включая глубокие коммутаторы и серверы.

Основные технические характеристики

Корпус AR3140 имеет следующие габаритные параметры: высота 1991 мм, ширина 750 мм, глубина 1070 мм. Масса шкафа в снаряжённом виде составляет около 156 кг. Шкаф рассчитан на значительные нагрузки: допустимая динамическая нагрузка достигает 1020,6 кг, статическая — 1701,0 кг, что позволяет полностью заполнить все 42U высококонфигурированным оборудованием без риска потери структурной целостности.

Монтажные проёмы предусмотрены как спереди, так и сзади корпуса, что обеспечивает гибкость при установке оборудования с двусторонним доступом. Исполнение монтажа — напольное нестоечное, что типично для корпусов подобного класса.

Конструкция корпуса соответствует стандартам UL 2416, UL 60950-1 и EIA-310E, что подтверждает соответствие требованиям электробезопасности и стандартам стоечной инфраструктуры для профессионального ИТ-оборудования.

Кабельная организация и управление воздушными потоками

Одной из ключевых особенностей серии NetShelter SX Networking Enclosure являются встроенные средства кабельной организации. Вертикальные кабельные органайзеры входят в стандартный комплект поставки и позволяют упорядочить прокладку большого количества кабелей внутри корпуса. Верхняя панель шкафа оснащена улучшенными кабельными проёмами, обеспечивающими удобный ввод и вывод кабельных трасс.

При использовании дополнительного комплекта организации поперечных воздушных потоков корпус обеспечивает полную изоляцию холодного приточного воздуха от горячего удаляемого воздуха. Это особенно актуально при охлаждении мощных коммутаторов и оборудования SAN, где эффективное разделение воздушных потоков напрямую влияет на тепловой режим работы устройств.

Комплектация

В комплект поставки серверного шкафа APC AR3140 входит всё необходимое для развёртывания инфраструктуры:

• крепёж для сплачивания нескольких шкафов в единый ряд;
• унифицированный ключ для дверей и боковых панелей;
• опоры с регулировкой горизонтальности для выравнивания корпуса на неровных полах;
• монтажная арматура для установки оборудования;
• предварительно установленные опорные ролики для перемещения шкафа;
• боковые панели чёрного цвета;
• вертикальные кабельные органайзеры.

Наличие роликов в базовой комплектации упрощает транспортировку и позиционирование корпуса в серверном помещении без необходимости приобретения дополнительных аксессуаров.

Установка и размещение

Шкаф AR3140 предназначен для напольной установки и не требует крепления к стойке. Монтажные точки для оборудования расположены как в передней, так и в задней части корпуса, что позволяет реализовывать различные схемы размещения устройств. Диапазон монтажной глубины от 279,4 до 819,2 мм охватывает широкий спектр оборудования — от компактных патч-панелей до крупногабаритных коммутаторов корпоративного класса.

Встроенная система крепежей для сплачивания позволяет объединять несколько корпусов серии NetShelter SX в единый стоечный ряд, формируя структурированную инфраструктуру серверного помещения.

Гарантия

На серверный шкаф APC AR3140 предоставляется гарантия сроком 60 месяцев, что соответствует стандартам производителя для профессионального оборудования категории шкафы и стойки.

Итог

APC AR3140 — это серверный шкаф серии NetShelter SX в исполнении 42U с шириной 750 мм и глубиной 1070 мм, разработанный для размещения сетевого оборудования высокой плотности мощности в корпоративных серверных помещениях и центрах обработки данных. Корпус сочетает высокую грузоподъёмность, встроенные средства кабельной организации, поддержку изоляции воздушных потоков и полную комплектацию для немедленного развёртывания, соответствуя при этом международным стандартам безопасности и стоечной инфраструктуры.
