Модуль мониторинга и управления APC Network Management Cards AP9544

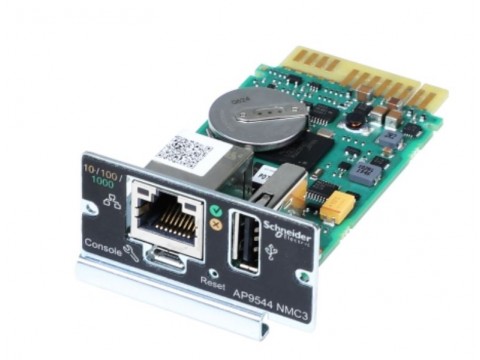

Сетевая карта управления APC AP9544 для серии Easy UPS On-Line

Модуль мониторинга и управления APC AP9544 — это сетевая карта управления третьего поколения (NMC3), предназначенная для организации защищённого удалённого доступа к однофазным источникам бесперебойного питания серий Easy UPS On-Line и Easy UPS 1 Ph On-Line. Устройство относится к категории систем мониторинга питания и позволяет ИТ-специалистам и системным администраторам осуществлять полноценный контроль и управление ИБП через стандартные сетевые протоколы без необходимости физического присутствия у оборудования.

Назначение и области применения

Карта AP9544 ориентирована на корпоративную ИТ-инфраструктуру, где требуется централизованный мониторинг систем электропитания. Она обеспечивает удалённое управление одним ИБП серии Easy UPS On-Line, что делает её востребованной в серверных комнатах, центрах обработки данных и распределённых сетевых инфраструктурах предприятий. Применение карты позволяет включить ИБП в общую систему управления ИТ-инфраструктурой через SNMP-совместимые платформы или специализированное программное обеспечение EcoStruxure™ IT Software от Schneider Electric.

Решение актуально для организаций, в которых обслуживание оборудования осуществляется удалённо — например, в распределённых офисах, точках присутствия телекоммуникационных операторов или на объектах с ограниченным физическим доступом к серверному оборудованию.

Основные технические характеристики

Карта AP9544 поддерживает подключение к сети Ethernet со скоростью передачи данных 10/100/1000BASE-T, что обеспечивает совместимость с современной гигабитной сетевой инфраструктурой. Устройство рассчитано на работу с однофазными ИБП и не предназначено для трёхфазных конфигураций.

Компактные физические размеры карты — 52 × 44 × 80 мм при массе 50 г — позволяют легко интегрировать её в существующее оборудование без существенного увеличения нагрузки на конструкцию ИБП.

Диапазон рабочих температур составляет от -5 до +45 °C, что соответствует требованиям к условиям эксплуатации в типичных серверных помещениях. Допустимая относительная влажность при эксплуатации и хранении — до 95 % без конденсации. Устройство сохраняет работоспособность при установке на высотах до 10 000 футов (около 3 048 м) над уровнем моря, а диапазон высот для хранения составляет до 15 240 м.

Карта соответствует ряду международных стандартов электромагнитной совместимости, включая CISPR 32, EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2, EN/IEC 62040-2, а также региональным стандартам VCCI класса A и ICES-003. Сертификация включает FCC класса A, AS/NZS и UK PSTI, что подтверждает соответствие требованиям рынков Северной Америки, Австралии, Новой Зеландии и Великобритании.

Интерфейсы и подключение

Для сетевого подключения карта использует интерфейс Ethernet 10/100/1000BASE-T. В комплект поставки входит кабель Micro-USB, который применяется для локального подключения и начальной настройки устройства.

AP9544 поддерживает широкий набор сетевых протоколов: HTTPS, SSH, FTP, HTTP, SNMP, DHCP и BOOTP (Bootstrap Protocol) на основе стека TCP/IP. Это обеспечивает гибкость при интеграции карты в различные системы управления сетевой инфраструктурой. Для аутентификации пользователей поддерживается протокол RADIUS, что позволяет централизованно управлять учётными записями в соответствии с корпоративными политиками безопасности.

Управление и мониторинг

Управление ИБП через карту AP9544 осуществляется посредством веб-интерфейса, доступного через браузер, что не требует установки специализированного клиентского программного обеспечения на рабочей станции администратора. Кроме того, карта поддерживает интеграцию с платформой EcoStruxure™ IT Software, а также с любой SNMP-совместимой системой управления — это позволяет включить мониторинг ИБП в уже существующую инфраструктуру управления ИТ-оборудованием предприятия.

При покупке карты AP9544 в комплекте предоставляется 12-месячная подписка Secure NMC Subscription, обеспечивающая доступ к обновлениям прошивки в течение этого срока. Необходимым условием является наличие версии прошивки NMC V2.5 или более поздней. После истечения срока действия подписки для получения последующих обновлений прошивки потребуется приобретение новой подписки Secure NMC Subscription.

Совместимость

Карта AP9544 совместима исключительно с однофазными ИБП серий Easy UPS On-Line и Easy UPS 1 Ph On-Line производства APC. Карта обеспечивает мониторинг и управление одним устройством ИБП.

Комплектация

В стандартную поставку входят:

• кабель Micro-USB;
• инструкция по установке.

Итоговая характеристика

APC AP9544 — сетевая карта управления серии Network Management Cards, предназначенная для удалённого мониторинга и управления однофазными ИБП серии Easy UPS On-Line. Устройство поддерживает подключение по Ethernet 10/100/1000BASE-T, работает с широким спектром сетевых протоколов, интегрируется с EcoStruxure™ IT Software и SNMP-совместимыми системами, а также обеспечивает аутентификацию через RADIUS. Соответствие международным стандартам ЭМС и наличие ряда региональных сертификатов подтверждают применимость карты на различных рынках. Гарантийный срок на оборудование составляет 24 месяца.
