Автомат переключения APC 3700 В·А AP4423A

Автоматический переключатель передачи питания APC AP4423A — стоечное устройство 3700 В·А для резервирования электроснабжения

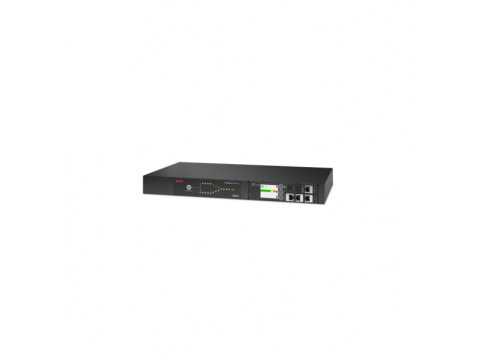

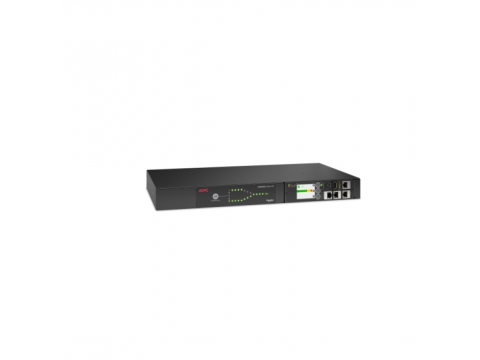

APC AP4423A — это однофазный автоматический переключатель источников питания (Automatic Transfer Switch, ATS) серии NetShelter, предназначенный для установки в стандартную 19-дюймовую стойку с занимаемой высотой 1U. Устройство обеспечивает автоматическое переключение между двумя независимыми источниками переменного тока напряжением 230 В, поддерживая непрерывность электроснабжения подключённого оборудования при отказе одного из питающих вводов. Нагрузочная способность составляет 3700 В·А при номинальном токе 16 А, что позволяет использовать переключатель в составе серьёзных стоечных инфраструктур.

Назначение и область применения

AP4423A ориентирован на применение в серверных комнатах, центрах обработки данных и телекоммуникационных узлах, где критически важно обеспечить бесперебойную подачу электропитания к серверам, коммутационному и сетевому оборудованию. Устройство монтируется непосредственно в аппаратурную стойку и подключается к двум независимым цепям питания — например, к основной сети и резервному источнику или ИБП. При пропадании или выходе за допустимые пределы напряжения на одном из вводов ATS автоматически переводит нагрузку на альтернативный ввод, исключая перерыв в работе оборудования.

Такое решение актуально для корпоративных IT-инфраструктур, операторских узлов связи, а также любых объектов, где одновременная доступность двух питающих вводов используется для повышения отказоустойчивости стоечного оборудования.

Основные технические характеристики

Устройство рассчитано на входное напряжение 230 В переменного тока, однофазное подключение. Допустимый диапазон входного напряжения составляет от 207 до 253 В — в этих пределах ATS работает штатно без переключения на альтернативный ввод. Номинальный ток каждого ввода равен 16 А, максимально допустимый ток линии — 20 А. Поддерживаются стандартные частоты сети 50 и 60 Гц, что делает AP4423A применимым как на объектах в России и странах СНГ, так и в других регионах.

Выходная часть устройства включает девять разъёмов: восемь розеток IEC 60320 C13 с током 10 А и одну розетку IEC 60320 C19 с током 16 А. Такая конфигурация позволяет одновременно подключать несколько единиц стоечного оборудования с различными типами кабелей питания. Длина кабеля питания составляет 2,44 м. Следует учитывать, что устройство не оснащено встроенными автоматическими выключателями на выходных цепях.

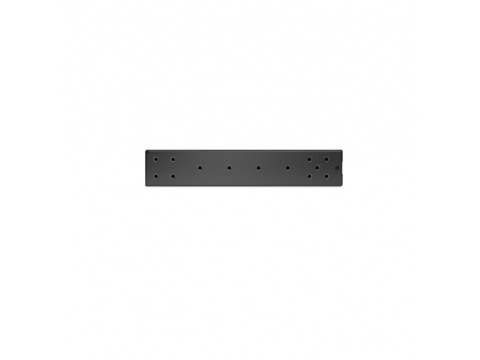

Корпус AP4423A выполнен в чёрном цвете и рассчитан на горизонтальную стоечную установку с монтажом со стороны передней панели. Габариты устройства: высота 44 мм (1U), ширина 432 мм, глубина 236 мм. Масса составляет 3,74 кг.

Интерфейсы и подключение

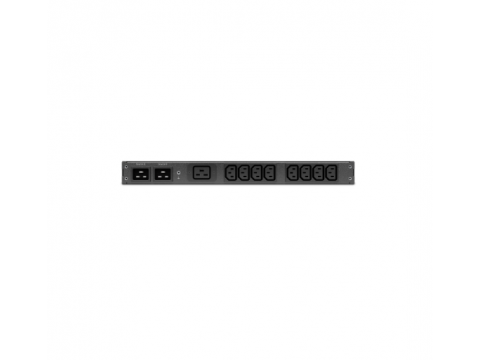

Для подключения к источникам питания предусмотрены два входных разъёма IEC 60320 C20 на 16 А. Именно через эти разъёмы осуществляется подача питания от двух независимых вводов. На выходе, как указано выше, расположены восемь розеток C13 и одна розетка C19, обеспечивающие подключение широкого спектра серверного и сетевого оборудования.

Надёжность и защита

Ключевой функцией AP4423A является автоматическое переключение нагрузки между двумя вводами питания. При выходе напряжения на активном вводе за допустимый диапазон 207–253 В устройство переводит нагрузку на резервный ввод. Это обеспечивает дополнительный уровень защиты от кратковременных перебоев и аномалий в питающей сети, не требуя ручного вмешательства со стороны обслуживающего персонала.

Монтаж и установка

AP4423A предназначен исключительно для стоечного монтажа в горизонтальном положении. В комплект поставки включены монтажные кронштейны для установки в стандартную 19-дюймовую аппаратурную стойку, что упрощает интеграцию устройства в существующую стоечную инфраструктуру. Монтажная высота — 1U, что позволяет рационально использовать пространство стойки.

Условия эксплуатации

Устройство рассчитано на работу при температуре окружающей среды от −5 до +45 °C и относительной влажности от 5 до 95 %. Допустимая высота над уровнем моря в рабочем режиме составляет до 10 000 футов. Условия хранения несколько шире: температурный диапазон от −25 до +65 °C, высота хранения до 15 240 м при той же влажности 5–95 %. Эти параметры обеспечивают возможность эксплуатации устройства в широком спектре климатических условий, характерных для серверных помещений и технических зон.

Соответствие стандартам и сертификация

AP4423A сертифицирован по стандартам cUL и CE, а также внесён в список UL. Устройство соответствует требованиям по электромагнитной совместимости согласно EN 55022 класса A и FCC, часть 15, класс A, что подтверждает его пригодность для применения в коммерческих и промышленных условиях эксплуатации.

Комплектация

В стандартную поставку AP4423A входят монтажные кронштейны для установки в аппаратурные стойки, обеспечивающие корректный и надёжный монтаж устройства без необходимости приобретения дополнительных крепёжных элементов. Устройство поставляется в индивидуальной упаковке; масса брутто упакованного изделия составляет 5,492 кг.

Итоговая характеристика

APC AP4423A — стоечный однофазный автоматический переключатель источников питания форм-фактора 1U с нагрузочной способностью 3700 В·А. Устройство оснащено двумя входами C20 для подключения независимых питающих цепей и девятью выходными розетками формата C13/C19. Рабочий диапазон входного напряжения 207–253 В, поддержка частот 50 и 60 Гц, соответствие международным стандартам сертификации и широкий температурный диапазон эксплуатации делают AP4423A подходящим выбором для обеспечения резервирования электропитания в стоечных инфраструктурах центров обработки данных и серверных помещений. Гарантийный срок составляет 24 месяца.
