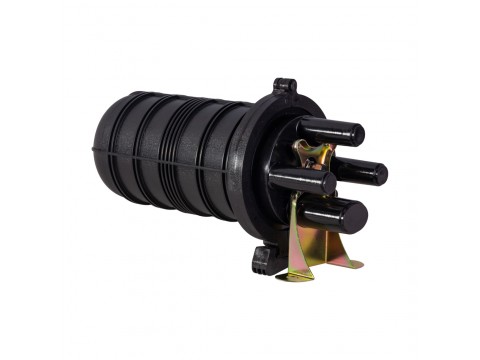

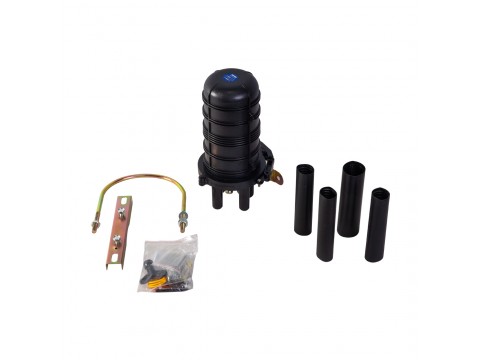

Муфта оптическая А-Оптик АО-mini-48F

Муфта оптическая А-Оптик АО-mini-48F
Оптические муфты неотъемлемые составные элементы волоконно-оптических линий связи (ВОЛС). Конструктивное исполнение этих компонентов зависит от особенностей конкретной ВОЛС (назначения, топологии, характера трассы, типа оптических волокон в кабеле, используемой конструкции оптического кабеля.)
Муфты оптические – это технические элементы, предназначенные для сращивания различных типов
оптических кабелей при их прокладке в грунте, тоннелях, коллекторах и кабельной канализации. Оптические муфты обеспечивают защиту оптического волокна в местах его соединения от внешних
воздействии. Оптическая муфта обеспечивает надёжную и долговечную защиту, а также герметизацию
точки соединения оптических кабелей. Оптическая муфта А-Оптик АО-mini-48F используется в:
·Телекоммуникационных сетях
·Сетях цифрового абонентского телевидения
·Локальных сетях передачи данных
·Сетях FTTH (волокно в дом)
Особенности
·Сопротивление вибрациям, ультрафиолетовому излучению и перепадам температуры
·Прочная конструкция и долговечность
·Обеспечивает защиту от проникновения влаги и воды
·Повторное открытие для ремонта не требует инструментов
·До 48 сварочных соединений
·Не требует специальных инструментов для монтажа
·Имеет систему для крепления центрального силового элемента кабеля и хранения оптических модулей
·Передовой внутренний дизайн защищающий волокна от внешнего воздействия
·Имеет достаточно места для хранения запаса оптического волокна или оптических модулей
·Сплайс-кассеты легко могут быть добавлены или наоборот
·Предоставляет легкий доступ к волонно-оптическим сварным соединениям во время монтажа и сварки
·Металлические крепления стойки к коррозии и механическому воздействию
·Конструкция сплайс-кассет и органайзера сплайс-кассет позволяет легко укладывать оптические волокна
Общие технические характеристики
·Размер 299 mm x 178 mm (Высота x Диаметр)
·Уровень защиты IP68-9
·Изготовлен из высокопрочного пластика

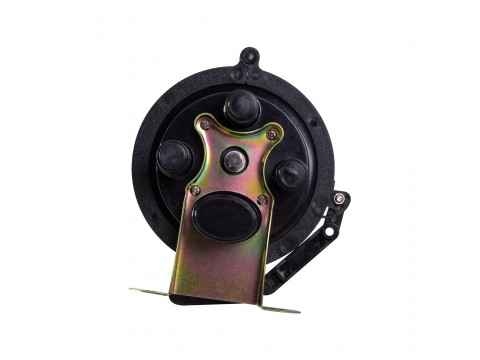

·Три (3) кабельных ввода и один (1) овальный
·Круглые кабельные вводы для кабелей диаметром от Ø 5 mm до Ø 19 mm
·Овальный кабельный ввод для кабелей диаметром от Ø 10 mm до Ø 25 mm
·Четыре (4) сплайс-кассеты (каждая на 12 сварочных соединения)
·Сплайс-кассеты могут поворачиваться вниз на 90 градусов для легкого доступа к сварочным соединениям,
не мешая другим сплайс-кассетам
·Куполо-образная форма является мировым стандартом для оптических муфт
√ Температурный диапазон от -40°C до + 65°C
√ Высокопрочный пластик служит до 25 лет
√ Рекомендуемая температуры при монтаже от -5°C до +45°C.
Основные особенности:
продуманное внутреннее устройство;
простота, быстрота установки и фиксации волокон;
простота повторного доступа в муфту, не требующая дополнительного инструмента;
расширенное внутреннее пространство для укладки кабеля;
сплайс-кассеты с защелкивающимся механизмом открываются более чем на 90°;
диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
простота добавления и удаления сплайс-к...
