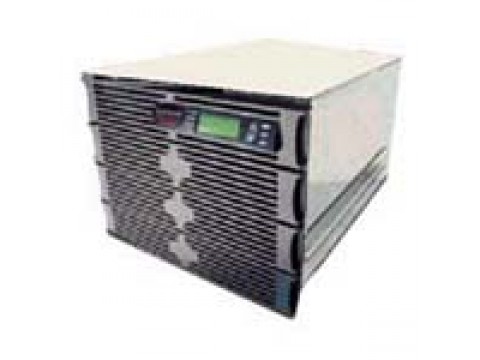

Модуль питания APC Symmetra Power Module 200 B208 B230 В SYPM2KU

Модуль питания APC Symmetra Power Module 2 кВ·А — силовой компонент для систем бесперебойного питания серии Symmetra

SYPM2KU — силовой модуль мощностью 2000 В·А (1400 Вт), разработанный для использования в составе систем бесперебойного питания APC серии Symmetra стоечного исполнения. Модуль реализует технологию двойного преобразования (double-conversion on-line), которая обеспечивает непрерывную защиту электропитания с возможностью масштабирования времени автономной работы. Модель входит в линейку Symmetra Power Module и предназначена для построения высокоплотных, надёжных инфраструктур электропитания в корпоративных ИТ-средах.

Назначение и область применения

Силовой модуль SYPM2KU ориентирован на применение в составе модульных источников бесперебойного питания серии Symmetra, эксплуатируемых в серверных комнатах, центрах обработки данных и объектах сетевой инфраструктуры. Модульная архитектура системы Symmetra позволяет наращивать мощность и время автономной работы по мере изменения потребностей предприятия — SYPM2KU является одним из ключевых функциональных элементов такой архитектуры.

Решение рассчитано на использование в корпоративных ИТ-инфраструктурах, где требуется высокая плотность мощности и стабильное качество электроснабжения критически важного оборудования. Поддержка входного напряжения в широком диапазоне делает модуль пригодным для объектов с различными характеристиками электросети.

Основные технические характеристики

Модуль SYPM2KU обеспечивает выходную мощность до 2000 В·А / 1400 Вт. Входное напряжение составляет 200–208 В, выходное напряжение — 200, 208 или 230 В, что позволяет интегрировать модуль в системы с различными номиналами напряжения. Допустимый диапазон входного напряжения составляет от 155 до 276 В, а рабочая частота сети — 50 или 60 Гц (±5 Гц) с автоматическим определением.

С точки зрения физических параметров модуль имеет следующие габариты:

• Высота: 82,6 мм
• Ширина: 215,9 мм
• Глубина: 546,1 мм
• Масса: 7,73 кг

Форм-фактор устройства определяется как 0U — модуль не занимает отдельных юнитов в стойке, а устанавливается непосредственно в шасси системы Symmetra. Монтаж осуществляется с передней панели. В комплект поставки входит один кабель.

Интерфейсы и подключение

Согласно имеющимся данным, модуль SYPM2KU не оснащён интерфейсами USB, последовательного или сетевого подключения. Подключение к системе осуществляется посредством одного кабеля, входящего в комплект поставки.

Надёжность и защита электропитания

Технология двойного преобразования (double-conversion on-line), реализованная в данном модуле, обеспечивает постоянную гальваническую развязку подключённого оборудования от входной сети. Это означает, что нагрузка в любой момент питается от инвертора, а не напрямую от сети, что исключает воздействие на оборудование таких неблагоприятных факторов, как просадки, выбросы напряжения, частотные отклонения и помехи в пределах допустимого входного диапазона. Широкий диапазон допустимого входного напряжения — от 155 до 276 В — позволяет модулю корректно функционировать при значительных отклонениях характеристик входной сети без перехода на работу от батарей.

Модульная концепция серии Symmetra, частью которой является SYPM2KU, предусматривает возможность масштабирования времени автономной работы за счёт добавления аккумуляторных модулей в систему. Сам силовой модуль SYPM2KU не содержит встроенных батарей и свободных отсеков для их установки.

Установка и монтаж

Модуль SYPM2KU предназначен для установки в шасси систем APC Symmetra стоечного исполнения с фронтальной стороны. Несмотря на то что сам модуль имеет нестоечное исполнение (0U), его монтаж производится непосредственно в корпус системы Symmetra, размещаемой в стандартной серверной стойке. Такой подход обеспечивает высокую плотность компоновки силовых компонентов.

Упаковочные габариты составляют 66,04 × 35,56 × 24,77 см при весе упаковки 9,071 кг, что следует учитывать при планировании логистики и размещения оборудования.

Комплект поставки

В стандартный комплект поставки силового модуля APC SYPM2KU входят:

• Силовой модуль SYPM2KU
• Кабель (1 шт.)
• Руководство по установке

Заключение

APC SYPM2KU — силовой модуль серии Symmetra Power Module мощностью 2000 В·А / 1400 Вт с поддержкой технологии двойного преобразования, широким диапазоном допустимого входного напряжения (155–276 В) и автоматическим определением частоты сети 50/60 Гц. Модуль рассчитан на интеграцию в системы бесперебойного питания APC Symmetra стоечного исполнения и предназначен для применения в корпоративных ИТ-инфраструктурах, серверных комнатах и центрах обработки данных, где предъявляются высокие требования к качеству и надёжности электропитания. Гарантия производителя составляет 24 месяца.
