PDU блок розеток APC 3680 В·А EPDU1016B

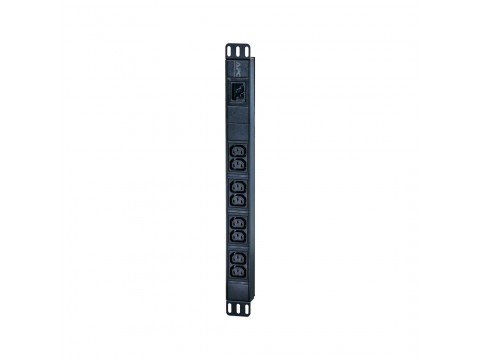

PDU блок розеток APC Easy PDU EPDU1016B — базовый блок распределения питания 3680 В·А для стоечной инфраструктуры

APC EPDU1016B представляет собой базовый блок распределения питания серии Easy PDU, предназначенный для организации надёжного распределения электроэнергии в стоечных конфигурациях. Устройство рассчитано на входной ток до 16 А при напряжении 200–230 В и обеспечивает нагрузочную способность до 3680 В·А. Форм-фактор 1U и горизонтальное исполнение монтажа позволяют рационально использовать пространство стойки, не занимая лишних юнитов. Корпус выполнен в чёрном цвете, что соответствует стандартному оформлению серверного оборудования.

Назначение и области применения

EPDU1016B ориентирован на применение в серверных комнатах, центрах обработки данных и объектах сетевой инфраструктуры, где требуется централизованное распределение питания между несколькими единицами активного оборудования. Блок подходит для стоечных сборок корпоративного уровня, телекоммуникационных узлов, а также задач построения rack-инфраструктуры в рамках систем мониторинга питания. Возможность монтажа как с передней, так и с задней стороны стойки расширяет варианты интеграции устройства в уже существующие или проектируемые инсталляции.

Основные технические характеристики

Входное подключение EPDU1016B осуществляется через разъём IEC 60320 C20, кабель длиной 2,49 м входит в комплект поставки. Устройство поддерживает входное напряжение 200, 208 и 230 В при частоте сети 50 или 60 Гц, максимальный входной ток составляет 16 А. На выходе блок формирует напряжение 208 или 230 В и оснащён восемью розетками формата IEC 60320 C13, что позволяет подключать широкий спектр серверного и сетевого оборудования со стандартными шнурами питания C14.

Габариты устройства составляют 482 × 44,4 × 44,4 мм при высоте 1U, масса — 0,58 кг. Такие характеристики обеспечивают лёгкую установку и не создают дополнительной нагрузки на несущие конструкции стойки. Монтаж осуществляется горизонтально с использованием кронштейнов, входящих в комплект поставки.

Интерфейсы и подключение

Для подключения к источнику питания используется входной разъём IEC 60320 C20. Восемь выходных портов IEC 60320 C13 обеспечивают одновременное питание нескольких потребителей. Кабель длиной 2,49 м, включённый в комплект, обеспечивает необходимый запас для подключения к распределительной панели или источнику бесперебойного питания, расположенному в той же стойке или в непосредственной близости от неё.

Условия эксплуатации и соответствие требованиям

EPDU1016B сертифицирован по стандартам CE и TÜV, что подтверждает его соответствие требованиям безопасности и электромагнитной совместимости, принятым на европейском рынке. Устройство рассчитано на эксплуатацию при температуре окружающей среды от −5 до +45 °C и относительной влажности от 5 до 95 %. Допустимая высота над уровнем моря в рабочем режиме составляет до 10 000 футов. Параметры хранения предусматривают температурный диапазон от −25 до +65 °C, влажность 5–95 % и высоту до 15 240 м, что обеспечивает сохранность устройства при транспортировке в различных климатических условиях.

Монтаж и развёртывание

Блок распределения питания EPDU1016B предназначен для стоечного монтажа в стандартные 19-дюймовые аппаратурные стойки. Горизонтальное расположение в 1U обеспечивает компактную установку. Устройство допускает монтаж как с передней, так и с задней части стойки, что даёт гибкость при проектировании кабельной разводки. Кронштейны для монтажа входят в комплект поставки и не требуют приобретения дополнительных аксессуаров.

Комплект поставки

В коробку с устройством включены все необходимые компоненты для немедленного ввода в эксплуатацию:

• блок распределения питания APC EPDU1016B;
• кронштейны для монтажа в аппаратурные стойки;
• кабель питания с разъёмом IEC 60320 C20;
• руководство по установке;
• руководство по эксплуатации.

Масса упаковки составляет 1,18 кг, габариты — 56 × 15 × 8 см. Упаковка рассчитана на одну единицу оборудования.

Итоговая характеристика

APC EPDU1016B — это базовый стоечный PDU серии Easy PDU с нагрузочной способностью 3680 В·А, восемью выходными розетками IEC 60320 C13 и входным разъёмом IEC 60320 C20. Устройство занимает 1U в стандартной 19-дюймовой стойке, поддерживает входное напряжение 200–230 В и ток до 16 А, имеет сертификаты CE и TÜV. Широкий диапазон рабочих температур, возможность монтажа с обеих сторон стойки и полный комплект крепёжной оснастки делают его функциональным элементом стоечной инфраструктуры в системах распределения и мониторинга питания корпоративного уровня. Гарантийный срок на оборудование составляет 12 месяцев.
